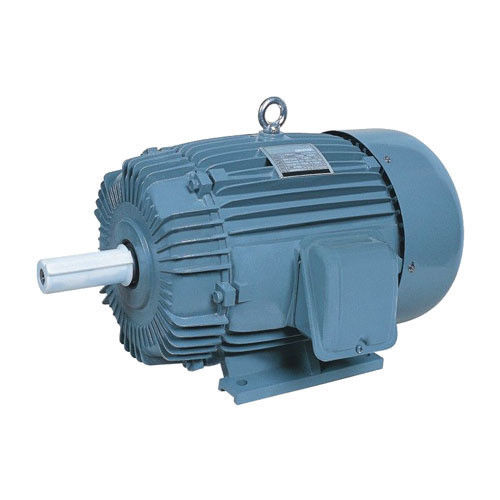

Motor PMAC IP54 del imán permanente de la eficacia alta respetuoso del medio ambiente

La característica de definición de PMACMs – los imanes permanentes dentro de su rotor – es actuada sobre por el campo magnético de rotación (RMF) de las bobinas del estator, y rechazada en el movimiento rotatorio. Esto es una desviación de otros rotores, donde la fuerza magnética se debe inducir o generar en la vivienda del rotor, requiriendo más actual. Esto significa que PMACMs es generalmente más eficiente que los motores de inducción, pues el campo magnético del rotor es permanente y no necesita una fuente de poder de ser utilizado para su generación. Esto también significa que requieren una impulsión variable de la frecuencia (impulsión de VFD, o del P.M.) para actuar, que es un sistema de control que allana el esfuerzo de torsión producido por estos motores. Cambiando la corriente por intervalos a las bobinas del estator en ciertas etapas de la rotación del rotor, la impulsión del P.M. controla simultáneamente el esfuerzo de torsión y el actual y utiliza estos datos para calcular la posición del rotor, y por lo tanto la velocidad de la salida de eje. Ella es máquinas síncronas, pues su velocidad rotatoria hace juego la velocidad del RMF. Estas máquinas son relativamente nuevas y todavía se están optimizando, así que la operación específica de cualquier un PMACM es, por ahora, esencialmente única a cada diseño.

EMF y ecuación del esfuerzo de torsión

En una máquina síncrona, el EMF medio indujo por fase se llama dinámica induce al EMF en un motor síncrono, el flujo cortado por cada conductor por la revolución es Pϕ Weber

Entonces el tiempo llevado para terminar una revolución es el sec 60/N

El EMF medio indujo por el conductor puede ser calculado usando

(PϕN/60) x Zph = (PϕN/60) x 2Tph

Donde Tph = Zph/2

Por lo tanto, el EMF medio por fase es,

de = ϕ x Tph x 4 x PN/120 = 4ϕfTph

Donde Tph = no. De las vueltas conectadas en serie por fase

ϕ = flujo/polo en Weber

P= no. De polos

Frecuencia de F= en herzios

Zph= no. De los conductores conectados en serie por fase. = Zph/3

La ecuación del EMF depende de las bobinas y de los conductores en el estator. Para este motor, el factor Kd de la distribución y el factor KP de la echada también se consideran.

Por lo tanto, E de = xKd x KP del ϕ x f x Tph 4 x

La ecuación del esfuerzo de torsión de un motor síncrono del imán permanente se da como,

T = (3)/ωm del sinβ de x Eph x Iph x

¿Porqué elija los motores de CA del imán permanente?

Los motores de la CA del imán permanente (PMAC) ofrecen varias ventajas sobre otros tipos de motores, incluyendo:

Eficacia alta: Los motores de PMAC son muy eficiente debido a la ausencia de pérdidas del cobre del rotor y reducida el enrollar de pérdidas. Pueden alcanzar eficacias del hasta 97%, dando por resultado ahorros de la energía significativos.

Densidad de poder más elevado: Los motores de PMAC tienen una densidad de mayor potencia comparada a otros tipos del motor, que los medios ellos pueden producir más poder por la unidad de tamaño y de peso. Esto los hace ideales para los usos donde está limitado el espacio.

Alta densidad del esfuerzo de torsión: Los motores de PMAC tienen una alta densidad del esfuerzo de torsión, que los medios ellos pueden producir más esfuerzo de torsión por la unidad de tamaño y de peso. Esto los hace ideales para los usos donde se requiere el alto esfuerzo de torsión.

Mantenimiento reducido: Puesto que los motores de PMAC no tienen ningún cepillo, requieren menos mantenimiento y tienen una vida útil más larga que otros tipos del motor.

Control mejorado: Los motores de PMAC tienen mejor control de la velocidad y del esfuerzo de torsión comparado a otros tipos del motor, haciéndolos ideales para los usos donde se requiere el control exacto.

Respetuoso del medio ambiente: Los motores de PMAC son más respetuosos del medio ambiente que otros tipos del motor puesto que utilizan los metales de tierra rara, que son más fáciles reciclar y producir menos basura comparada a otros tipos del motor.

Total, las ventajas de los motores de PMAC tomarles una elección excelente para una amplia gama de usos, incluyendo los vehículos eléctricos, la maquinaria industrial, y los sistemas de energía renovable.

Motores síncronos del imán permanente con los imanes internos: Rendimiento energético máximo

El motor síncrono del imán permanente con los imanes internos (IPMSM) es el motor ideal para los usos de la tracción donde el esfuerzo de torsión máximo no ocurre a la velocidad máxima. Este tipo de motor se utiliza en los usos que requieren alta capacidad de la dinámica y de sobrecarga. Y es también la opción perfecta si usted quiere actuar fans o las bombas en la gama IE4 e IE5. Los altos costes de compra se recuperan generalmente con ahorros de la energía durante el tiempo de ejecución, a condición de que usted lo actúa con la impulsión variable correcta de la frecuencia.

Nuestras impulsiones variables motor-montadas de la frecuencia utilizan una estrategia de control integrada basada en MTPA (esfuerzo de torsión máximo por amperio). Esto permite que usted actúe sus motores síncronos del imán permanente con rendimiento energético máximo. La sobrecarga del 200%, el esfuerzo de torsión que comienza excelente, y la gama extendida del control de velocidad también permiten que usted explote completamente el grado del motor. Para la recuperación rápida de costes y de los procesos más eficientes del control.

Motores síncronos del imán permanente con los imanes externos para los usos servos clásicos

Los motores síncronos del imán permanente con los imanes externos (SPMSM) son motores ideales cuando usted necesita altas sobrecargas y la aceleración rápida, por ejemplo en usos servos clásicos. El diseño alargado también da lugar a inercia total baja y puede ser instalado óptimo. Sin embargo, una desventaja del sistema SPMSM que consiste en y de impulsión variable de la frecuencia es los costes asociados a ella, como tecnología costosa del enchufe y los codificadores de alta calidad son de uso frecuente.

Usos:

Los motores síncronos del imán permanente se pueden combinar con los convertidores de frecuencia para formar el mejor sistema de control de anillo abierto de la velocidad del paso-menos, que ha sido ampliamente utilizado para el equipo de transmisión del control de velocidad en fibra petroquímica, química, materia textil, maquinaria, electrónica, vidrio, caucho, el empaquetado, la impresión, la fabricación de papel, la impresión y el teñido, metalurgia y otras industrias.

Uno mismo-detección contra la operación a circuito cerrado

Los avances recientes en tecnología de la impulsión permiten la CA estándar conducen “uno mismo-para detectar” y para seguir la posición del imán del motor. Un sistema a circuito cerrado utiliza típicamente el canal del z-pulso para optimizar funcionamiento. Con ciertas rutinas, la impulsión conoce la posición exacta del imán del motor siguiendo los canales de A/B y corrigiéndolos para los errores con el z-canal. Conocer la posición exacta del imán permite la producción óptima del esfuerzo de torsión dando por resultado eficacia óptima.

Fúndase el debilitamiento/intensificación de los motores del P.M.

El flujo en un motor del imán permanente es generado por los imanes. El campo del flujo sigue cierta trayectoria, que puede ser impulsada o ser opuesta. El impulso o la intensificación del campo del flujo permitirá que el motor aumente temporalmente la producción del esfuerzo de torsión. La oposición del campo del flujo negará el campo existente del imán del motor. El campo reducido del imán limitará la producción del esfuerzo de torsión, pero reduce el voltaje detrás-emf. El voltaje reducido detrás-emf libera para arriba el voltaje para empujar el motor para actuar a las velocidades de alto rendimiento. Ambos tipos de operación requieren la corriente adicional del motor. La dirección de la corriente del motor a través de d-AXIS, con tal que por el regulador del motor, determina el efecto deseado.

El motor síncrono del imán permanente tiene las siguientes características:

1. La eficacia clasificada es de los motores asincrónicos normales del 2% a del 5% más altos;

2. La eficacia sube rápidamente con el aumento de la carga. Cuando los cambios de carga dentro de la gama del 25% a 120%, él mantienen eficacia alta. El rango de operación de gran eficacia es mucho más alto que el de motores asincrónicos ordinarios. la Luz-carga, la variable-carga, y a carga plena toda tienen efectos ahorros de energía significativos;

3. Factores de poder hasta 0,95 y arriba, ninguna remuneración reactiva requerida;

4. El factor de poder se mejora grandemente. Comparado con los motores asincrónicos, la corriente corriente se reduce por más el de 10%. Debido a la disminución de pérdidas actuales de funcionamiento y de sistema, los efectos ahorros de energía del cerca de 1% pueden ser alcanzados.

5. Subida a baja temperatura, densidad de poder más elevado: una subida asincrónica que trifásica más baja de la temperatura del motor 20K, la subida de la temperatura del diseño es lo mismo y se puede hacer en un volumen más pequeño, ahorrando más los materiales eficaces;

6. Alto esfuerzo de torsión que comienza y alta capacidad de sobrecarga: según requisitos, puede ser diseñada con el alto esfuerzo de torsión que comienza (3-5 veces) y la alta capacidad de sobrecarga;

7. Se utiliza el sistema de control variable de la velocidad de la frecuencia, que es mejor en la reacción dinámica y mejorar que el de motores asincrónicos.

8. Las dimensiones de la instalación son lo mismo que los motores asincrónicos actualmente ampliamente utilizados, y el diseño y la selección son muy convenientes.

9. Debido al aumento en factor de poder, el poder visual del transformador del sistema de abastecimiento de poder se reduce grandemente, que mejora la capacidad de la fuente de alimentación del transformador, y puede también reducir grandemente el coste del cable del sistema (nuevo proyecto);

10. Cuando se construye el nuevo proyecto, todos los sistemas de impulsión utilizan los motores síncronos del imán permanente, la inversión del proyecto es básicamente lo mismo que el uso de motores asincrónicos, y el proyecto puede continuar obteniendo ventajas ahorros de energía después de que el proyecto se ponga en la operación;

En el sector industrial general, el reemplazo (380/660/1140V) de los motores asincrónicos de gran eficacia de baja tensión, el sistema ahorra la energía del 5% a del 30%, y (6kV/10kV) los motores asincrónicos de gran eficacia de alto voltaje, sistema ahorran el 2% el to10%.
