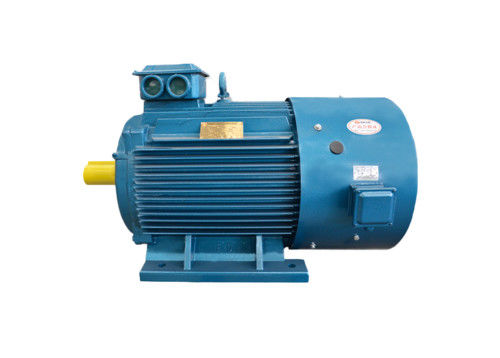

Motor de la eficacia alta PMAC

¿Porqué elija los motores de CA del imán permanente?

Los motores de la CA del imán permanente (PMAC) ofrecen varias ventajas sobre otros tipos de motores, incluyendo:

Eficacia alta: Los motores de PMAC son muy eficiente debido a la ausencia de pérdidas del cobre del rotor y reducida el enrollar de pérdidas. Pueden alcanzar eficacias del hasta 97%, dando por resultado ahorros de la energía significativos.

Densidad de poder más elevado: Los motores de PMAC tienen una densidad de mayor potencia comparada a otros tipos del motor, que los medios ellos pueden producir más poder por la unidad de tamaño y de peso. Esto los hace ideales para los usos donde está limitado el espacio.

Alta densidad del esfuerzo de torsión: Los motores de PMAC tienen una alta densidad del esfuerzo de torsión, que los medios ellos pueden producir más esfuerzo de torsión por la unidad de tamaño y de peso. Esto los hace ideales para los usos donde se requiere el alto esfuerzo de torsión.

Mantenimiento reducido: Puesto que los motores de PMAC no tienen ningún cepillo, requieren menos mantenimiento y tienen una vida útil más larga que otros tipos del motor.

Control mejorado: Los motores de PMAC tienen mejor control de la velocidad y del esfuerzo de torsión comparado a otros tipos del motor, haciéndolos ideales para los usos donde se requiere el control exacto.

Respetuoso del medio ambiente: Los motores de PMAC son más respetuosos del medio ambiente que otros tipos del motor puesto que utilizan los metales de tierra rara, que son más fáciles reciclar y producir menos basura comparada a otros tipos del motor.

Total, las ventajas de los motores de PMAC tomarles una elección excelente para una amplia gama de usos, incluyendo los vehículos eléctricos, la maquinaria industrial, y los sistemas de energía renovable.

Los motores de la CA del imán permanente (PMAC) tienen una amplia gama de usos incluyendo:

Maquinaria industrial: Los motores de PMAC se utilizan en una variedad de usos de la maquinaria industrial, tales como bombas, compresores, fans, y máquinas-herramientas. Ofrecen eficacia alta, densidad de poder más elevado, y el control exacto, haciéndolos ideales para estos usos.

Robótica: Los motores de PMAC se utilizan en los usos de la robótica y de la automatización, donde ofrecen alta densidad del esfuerzo de torsión, control exacto, y eficacia alta. Son de uso frecuente en armas robóticas, agarradores, y otros sistemas de control del movimiento.

Sistemas de la HVAC: Los motores de PMAC se utilizan en la calefacción, la ventilación, y los sistemas del aire acondicionado (HVAC), donde ofrecen eficacia alta, control exacto, y niveles de poco ruido. Son de uso frecuente en fans y bombas en estos sistemas.

Sistemas de energía renovable: Los motores de PMAC se utilizan en sistemas de energía renovable, tales como turbinas de viento y perseguidores solares, donde ofrecen eficacia alta, densidad de poder más elevado, y control exacto. Son de uso frecuente en los generadores y los sistemas de seguimiento en estos sistemas.

SPM contra el IPM

Un motor del P.M. se puede separar en dos categorías principales: motores superficiales del imán permanente (SPM) y motores interiores del imán permanente (IPM). Ninguno de los dos tipos del diseño del motor contiene barras del rotor. Ambos tipos generan flujo magnético por los imanes permanentes puestos a o el interior del rotor.

Los motores de SPM tienen imanes puestos al exterior de la superficie del rotor. Debido a este montaje mecánico, su fuerza mecánica es más débil que la de los motores del IPM. La fuerza mecánica debilitada limita la velocidad mecánica segura máxima del motor. Además, estos motores exhiben el saliency magnético muy limitado (≈ Lq del Ld). Los valores de la inductancia midieron en los terminales del rotor son constantes sin importar la posición del rotor. Debido al ratio cercano del saliency de la unidad, los diseños del motor de SPM confían perceptiblemente, si no totalmente, en el componente magnético del esfuerzo de torsión para producir el esfuerzo de torsión.

Los motores del IPM tienen un imán permanente integrado en el rotor sí mismo. A diferencia de sus contrapartes de SPM, la ubicación de los imanes permanentes hace los motores del IPM muy mecánicamente sanos, y convenientes para actuar a velocidades muy altas. Estos motores también son definidos por su ratio magnético relativamente alto del saliency (Lq > Ld). Debido a su saliency magnético, un motor del IPM tiene la capacidad de generar el esfuerzo de torsión aprovechándose de los componentes magnéticos y de la repugnancia del esfuerzo de torsión del motor.

Estructuras del motor del P.M.
Las estructuras del motor del P.M. se pueden separar en dos categorías: interior y superficial. Cada categoría tiene su subconjunto de categorías. Un motor superficial del P.M. puede tener sus imanes encendido o inserción en la superficie del rotor, para aumentar la robustez del diseño. La colocación y el diseño interiores de un motor del imán permanente pueden variar extensamente. Los imanes del motor del IPM pueden ser inserción como bloque grande o escalonada mientras que vienen más cercano a la base. Otro método es hacerlos integrar en un modelo del rayo.

Variación de la inductancia del motor del P.M. con la carga
Solamente tanto el flujo se puede ligar a un pedazo de hierro para generar el esfuerzo de torsión. Eventual, el hierro saturará y permitirá no más que el flujo ligue. El resultado es una reducción en la inductancia de la trayectoria tomada por un campo del flujo. En una máquina del P.M., los valores de la inductancia de d-AXIS y de q-AXIS reducirán con aumentos en la corriente de la carga.

D y las inductancias de q-AXIS de un motor de SPM son casi idénticas. Porque el imán está fuera del rotor, la inductancia de q-AXIS caerá a la misma tarifa que la inductancia de d-AXIS. Sin embargo, la inductancia de un motor del IPM reducirá diferentemente. Una vez más la inductancia de d-AXIS es naturalmente más baja porque el imán está en la trayectoria del flujo y no genera una propiedad inductiva. Por lo tanto, hay menos hierro a saturar en d-AXIS, que da lugar a una reducción perceptiblemente más baja en flujo en cuanto a q-AXIS.

Fúndase el debilitamiento/intensificación de los motores del P.M.
El flujo en un motor del imán permanente es generado por los imanes. El campo del flujo sigue cierta trayectoria, que puede ser impulsada o ser opuesta. El impulso o la intensificación del campo del flujo permitirá que el motor aumente temporalmente la producción del esfuerzo de torsión. La oposición del campo del flujo negará el campo existente del imán del motor. El campo reducido del imán limitará la producción del esfuerzo de torsión, pero reduce el voltaje detrás-emf. El voltaje reducido detrás-emf libera para arriba el voltaje para empujar el motor para actuar a las velocidades de alto rendimiento. Ambos tipos de operación requieren la corriente adicional del motor. La dirección de la corriente del motor a través de d-AXIS, con tal que por el regulador del motor, determina el efecto deseado.

Uno mismo-detección contra la operación a circuito cerrado

Los avances recientes en tecnología de la impulsión permiten la CA estándar conducen “uno mismo-para detectar” y para seguir la posición del imán del motor. Un sistema a circuito cerrado utiliza típicamente el canal del z-pulso para optimizar funcionamiento. Con ciertas rutinas, la impulsión conoce la posición exacta del imán del motor siguiendo los canales de A/B y corrigiéndolos para los errores con el z-canal. Conocer la posición exacta del imán permite la producción óptima del esfuerzo de torsión dando por resultado eficacia óptima.
