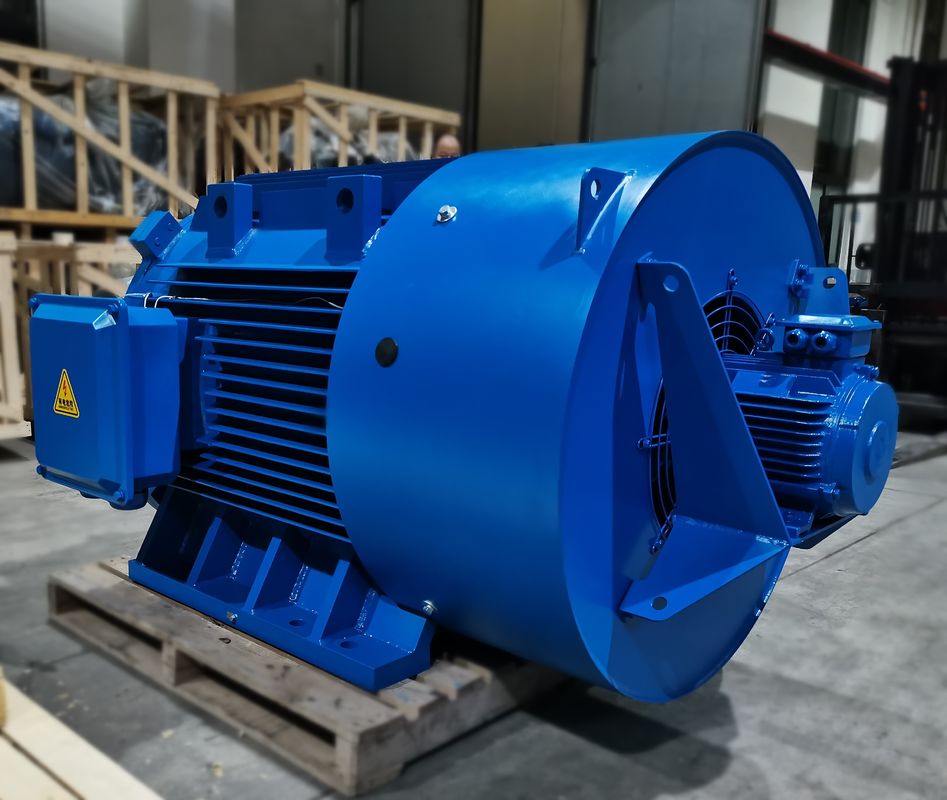

El aire refrescó el motor 0-3000rpm de PMAC para la automatización industrial

Diferencias entre el motor del imán permanente y el motor asincrónico

01. Estructura del rotor

Motor asincrónico: El rotor consiste en una base de hierro y los rotores de una bobina, principalmente de la ardilla-jaula y de la alambre-herida. Un rotor de la ardilla-jaula se echa con las barras de aluminio. El campo magnético de la barra de aluminio que corta el estator conduce el rotor.

Motor de PMSM: Los imanes permanentes se integran en los polos magnéticos del rotor, y son conducidos para girar por el campo magnético de rotación generado en el estator según el principio de polos magnéticos de la misma fase que atrae diversas repulsiones.

02. Eficacia

Motores asincrónicos: Necesite absorber actual de la excitación de la rejilla, dando por resultado una determinada cantidad de pérdida de energía, de corriente reactiva del motor, y de factor de energía baja.

Motor de PMSM: El campo magnético es proporcionado por los imanes permanentes, el rotor no necesita la corriente de excitación, y se mejora la eficacia del motor.

03. Volumen y peso

El uso de los materiales de alto rendimiento del imán permanente hace el hueco de aire el campo magnético de los motores síncronos del imán permanente más grande que el de motores asincrónicos. El tamaño y el peso se reducen comparado a los motores asincrónicos. Será uno o dos motores que asincrónicos de los tamaños de marco más bajo.

04. Motor que comienza la corriente

Motor asincrónico: Es comenzado directamente por electricidad de la frecuencia del poder, y la corriente que comienza es grande, que puede alcanzar 5 a 7 veces la corriente clasificada, que tiene un gran impacto en la red eléctrica en un instante. La corriente que comienza grande hace la caída de voltaje de la resistencia de la salida de la bobina del estator aumentar, y el esfuerzo de torsión que comienza es el pequeño comenzar tan resistente no puede ser alcanzado. Incluso si se utiliza el inversor, puede comenzar solamente dentro de la gama de la corriente de salida nominal.

Motor de PMSM: Es conducido por un regulador dedicado, que carece los requisitos de la salida nominal del reductor. La corriente que comienza real es pequeña, la corriente se aumenta gradualmente según la carga, y el esfuerzo de torsión que comienza es grande.

05. Factor de poder

Los motores asincrónicos tienen un factor de energía baja, ellos deben absorber una gran cantidad de corriente reactiva de la red eléctrica, la corriente que comienza grande de motores asincrónicos causará un impacto a corto plazo en la red eléctrica, y el uso a largo plazo causará cierto daño al equipo y a los transformadores de la red eléctrica. Es necesario añadir unidades de la remuneración de poder y realizar la remuneración de poder reactivo para asegurar la calidad de la red eléctrica y para aumentar el coste de uso del equipo.

No hay corriente inducida en el rotor del motor síncrono del imán permanente, y el factor de poder del motor es alto, que mejora el factor de calidad de la red eléctrica y elimina la necesidad de instalar un compensador.

06. Mantenimiento

La estructura asincrónica del motor + del reductor generará la vibración, el calor, el alto porcentaje de averías, el consumo grande del lubricante, y el alto coste de mantenimiento manual; causará ciertas pérdidas del tiempo muerto.

El motor síncrono trifásico del imán permanente conduce el equipo directamente. Porque se elimina el reductor, la velocidad de la salida del motor es baja, el ruido mecánico es bajo, la vibración mecánica es pequeña, y el porcentaje de averías es bajo. El sistema de impulsión entero es casi sin necesidad de mantenimiento.

Los motores de la CA del imán permanente (PMAC) tienen una amplia gama de usos incluyendo:

Maquinaria industrial: Los motores de PMAC se utilizan en una variedad de usos de la maquinaria industrial, tales como bombas, compresores, fans, y máquinas-herramientas. Ofrecen eficacia alta, densidad de poder más elevado, y el control exacto, haciéndolos ideales para estos usos.

Robótica: Los motores de PMAC se utilizan en los usos de la robótica y de la automatización, donde ofrecen alta densidad del esfuerzo de torsión, control exacto, y eficacia alta. Son de uso frecuente en armas robóticas, agarradores, y otros sistemas de control del movimiento.

Sistemas de la HVAC: Los motores de PMAC se utilizan en la calefacción, la ventilación, y los sistemas del aire acondicionado (HVAC), donde ofrecen eficacia alta, control exacto, y niveles de poco ruido. Son de uso frecuente en fans y bombas en estos sistemas.

Sistemas de energía renovable: Los motores de PMAC se utilizan en sistemas de energía renovable, tales como turbinas de viento y perseguidores solares, donde ofrecen eficacia alta, densidad de poder más elevado, y control exacto. Son de uso frecuente en los generadores y los sistemas de seguimiento en estos sistemas.

Equipamiento médico: Los motores de PMAC se utilizan en el equipamiento médico, tal como máquinas de MRI, donde ofrecen alta densidad del esfuerzo de torsión, control exacto, y niveles de poco ruido. Son de uso frecuente en los motores que conducen las piezas móviles en estas máquinas.

IPM CONTRA SPM

Un motor del imán permanente (también llamó el P.M.) se puede separar en dos categorías principales: Imán permanente permanente interior del imán (IPM) y superficial (SPM). Ambos tipos generan flujo magnético por los imanes permanentes puestos a o el interior del rotor.

SPM

IMÁN PERMANENTE SUPERFICIAL

Un tipo de motor en el cual los imanes permanentes se atan a la circunferencia del rotor.

Los motores de SPM tienen imanes puestos al exterior de la superficie del rotor, su fuerza mecánica son tan más débiles que el IPM unos. La fuerza mecánica debilitada limita la velocidad mecánica segura máxima del motor. Además, estos motores exhiben el saliency magnético muy limitado (≈ Lq del Ld). Los valores de la inductancia midieron en los terminales del rotor son constantes sin importar la posición del rotor. Debido al ratio cercano del saliency de la unidad, los diseños del motor de SPM confían perceptiblemente, si no totalmente, en el componente magnético del esfuerzo de torsión para producir el esfuerzo de torsión.

IPM

IMÁN PERMANENTE INTERIOR

Un tipo de motor que tenga un rotor integrado con los imanes permanentes se llama IPM.

Los motores del IPM tienen un imán permanente integrado en el rotor sí mismo. A diferencia de sus contrapartes de SPM, la ubicación de los imanes permanentes hace los motores del IPM muy mecánicamente sanos, y convenientes para actuar a velocidades muy altas. Estos motores también son definidos por su ratio magnético relativamente alto del saliency (Lq > Ld). Debido a su saliency magnético, un motor del IPM tiene la capacidad de generar el esfuerzo de torsión aprovechándose de los componentes magnéticos y de la repugnancia del esfuerzo de torsión del motor.

Ventajas de los motores de tierras extrañas del imán permanente

Eficacia alta: La curva de la eficacia del motor asincrónico cae generalmente más rápidamente debajo del 60% de la carga clasificada, y la eficacia es muy baja en la carga ligera. La curva de la eficacia del motor del imán permanente de la tierra rara es alta y plana, y está en el área de la eficacia alta en el 20%~120% de la carga clasificada.

Factor de poder más elevado: El valor medido del factor de poder del motor síncrono del imán permanente de la tierra rara está cercano al valor límite de 1,0. La curva del factor de poder es tan alta y plana como la curva de la eficacia. El factor de poder es alto. La remuneración de poder reactivo de baja tensión no se requiere y la capacidad de sistema de distribución del poder se utiliza completamente.

La corriente del estator es pequeña: El rotor no tiene ninguna corriente de la excitación, se reduce el poder reactivo, y la corriente del estator se reduce perceptiblemente. Comparado con el motor asincrónico de la misma capacidad, el valor actual del estator se puede reducir por el 30% al 50%. Al mismo tiempo, porque la corriente del estator se reduce grandemente, se reduce la subida de la temperatura del motor, y se amplía la vida de la grasa que lleva y el llevar.

Alto esfuerzo de torsión del hacia fuera-de-paso y tirón-en el esfuerzo de torsión: Los motores síncronos del imán permanente de la tierra rara tienen esfuerzo de torsión más alto del hacia fuera-de-paso y tirón-en el esfuerzo de torsión, que hace el motor tenga capacidad de carga más alta y puede ser tirado suavemente en la sincronización.

Desventajas de los motores de tierras extrañas del imán permanente

Alto coste: Comparado con el motor asincrónico de la misma especificación, el hueco de aire entre el estator y el rotor es más pequeño, y la exactitud de proceso de cada componente es alta; la estructura del rotor es más complicada y el precio del material de acero magnético de la tierra rara es alto; por lo tanto, el coste de fabricación del motor es alto, que es común para los motores asincrónicos cerca de 2 veces.

Impacto grande en el comienzo de los plenos poderes: Al comenzar en la presión completa, la velocidad síncrona se puede dibujar en un mismo breve periodo de tiempo. El choque mecánico es grande. La corriente que comienza es más de 10 veces la corriente clasificada. El impacto en el sistema de abastecimiento del poder es grande, requiriendo una capacidad grande del sistema de abastecimiento del poder.

El acero de tierras extrañas del imán es fácil de desmagnetizar: Cuando el material del imán permanente se sujeta a la vibración, temperatura alta, y sobrecarga actual, su permeabilidad magnética puede disminuir, o un fenómeno de la desmagnetización ocurre, que reduce el funcionamiento del motor del imán permanente.
