Detalles del producto
Lugar de origen: China
Nombre de la marca: ENNENG
Certificación: CE,UL
Número de modelo: PMM
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 500-5000/set
Detalles de empaquetado: embalaje marinero
Tiempo de entrega: 15-120 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 20000 sistemas/año
Nombre: |
Precio del motor de PMAC |
Actual: |
CA |
Material: |
Tierra rara NdFeB |
Rango de potencia: |
5.5-3000kw |
Voltaje: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Vivienda: |
Arrabio |
Grado de la eficacia: |
IE5 |
Instalación: |
IMB3, IMB5, IMB35 |
enfriamiento: |
Enfriamiento natural |
Característica: |
Poste multi |
Nombre: |
Precio del motor de PMAC |
Actual: |
CA |
Material: |
Tierra rara NdFeB |
Rango de potencia: |
5.5-3000kw |
Voltaje: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Vivienda: |
Arrabio |
Grado de la eficacia: |
IE5 |
Instalación: |
IMB3, IMB5, IMB35 |
enfriamiento: |
Enfriamiento natural |
Característica: |
Poste multi |

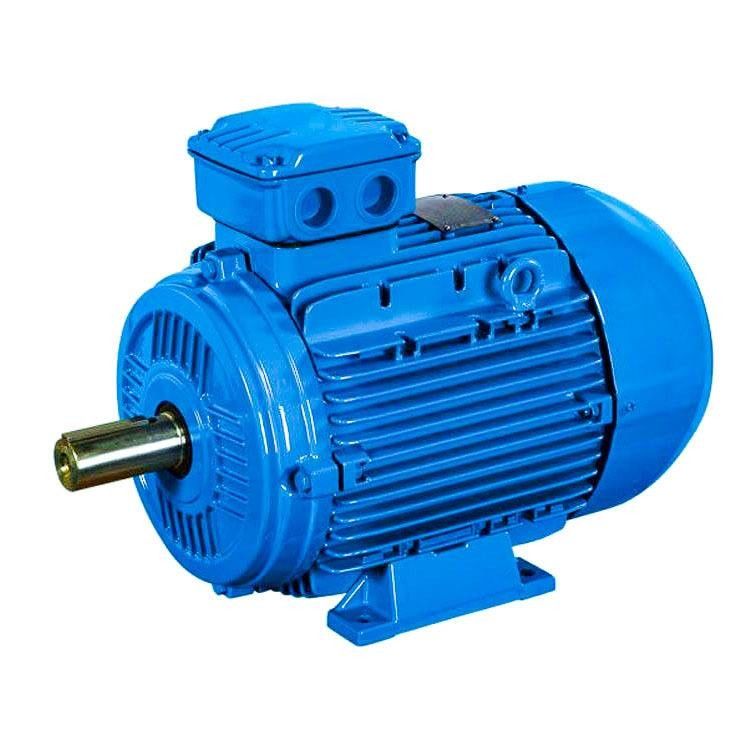

Precio multi del motor de NdFeB PMAC de la tierra rara de poste de la alta confiabilidad
¿Cuál es el motor síncrono del imán permanente?
Un motor del P.M. es un motor de CA en el cual utiliza los imanes integrados o atados a la superficie del rotor del motor. Los imanes son utilizados para generar un flujo constante del motor en vez de requerir el campo del estator generar uno ligando al rotor, como en el caso de un motor de inducción.
Análisis del principio de las ventajas técnicas del motor del imán permanente
El principio de un motor síncrono del imán permanente es como sigue: En la bobina del estator del motor en la corriente trifásica, después del paso-en corriente, formará un campo magnético de rotación para la bobina del estator del motor. Porque el rotor está instalado con el imán permanente, el polo magnético del imán permanente se fija, según el principio de polos magnéticos de la misma fase que atrae diversa repulsión, la rotación que el campo magnético generado en el estator conducirá el rotor para girar, la velocidad de rotación del rotor es igual a la velocidad del polo giratorio produjo en el estator.
Debido al uso de imanes permanentes de proporcionar campos magnéticos, el proceso del rotor es maduro, confiable, y flexible de tamaño, y la capacidad de diseño puede ser tan pequeña como diez de vatios, hasta megavatios. Al mismo tiempo, aumentando o disminuyendo el número de pares de imanes permanentes del rotor, es más fácil cambiar el número de polos del motor, que hace la gama de velocidad de los motores síncronos del imán permanente más ancha. Con los rotores de varios polos del imán permanente, la velocidad clasificada puede ser tan baja como un solo dígito, que es difícil de alcanzar por los motores asincrónicos ordinarios.
Especialmente en el ambiente de uso de alta potencia de poca velocidad, el motor síncrono del imán permanente se puede conducir directamente por un diseño de varios polos en de poca velocidad, comparado con un motor ordinario más el reductor, las ventajas de un imán permanente que el motor síncrono puede ser destacado.
Los motores de la CA del imán permanente (PMAC) tienen una amplia gama de usos incluyendo:
Maquinaria industrial: Los motores de PMAC se utilizan en una variedad de usos de la maquinaria industrial, tales como bombas, compresores, fans, y máquinas-herramientas. Ofrecen eficacia alta, densidad de poder más elevado, y el control exacto, haciéndolos ideales para estos usos.
Robótica: Los motores de PMAC se utilizan en los usos de la robótica y de la automatización, donde ofrecen alta densidad del esfuerzo de torsión, control exacto, y eficacia alta. Son de uso frecuente en armas robóticas, agarradores, y otros sistemas de control del movimiento.
Sistemas de la HVAC: Los motores de PMAC se utilizan en la calefacción, la ventilación, y los sistemas del aire acondicionado (HVAC), donde ofrecen eficacia alta, control exacto, y niveles de poco ruido. Son de uso frecuente en fans y bombas en estos sistemas.
Sistemas de energía renovable: Los motores de PMAC se utilizan en sistemas de energía renovable, tales como turbinas de viento y perseguidores solares, donde ofrecen eficacia alta, densidad de poder más elevado, y control exacto. Son de uso frecuente en los generadores y los sistemas de seguimiento en estos sistemas.
SPM contra el IPM
Un motor del P.M. se puede separar en dos categorías principales: motores superficiales del imán permanente (SPM) y motores interiores del imán permanente (IPM). Ninguno de los dos tipos del diseño del motor contiene barras del rotor. Ambos tipos generan flujo magnético por los imanes permanentes puestos a o el interior del rotor.
Los motores de SPM tienen imanes puestos al exterior de la superficie del rotor. Debido a este montaje mecánico, su fuerza mecánica es más débil que la de los motores del IPM. La fuerza mecánica debilitada limita la velocidad mecánica segura máxima del motor. Además, estos motores exhiben el saliency magnético muy limitado (≈ Lq del Ld). Los valores de la inductancia midieron en los terminales del rotor son constantes sin importar la posición del rotor. Debido al ratio cercano del saliency de la unidad, los diseños del motor de SPM confían perceptiblemente, si no totalmente, en el componente magnético del esfuerzo de torsión para producir el esfuerzo de torsión.
Los motores del IPM tienen un imán permanente integrado en el rotor sí mismo. A diferencia de sus contrapartes de SPM, la ubicación de los imanes permanentes hace los motores del IPM muy mecánicamente sanos, y convenientes para actuar a velocidades muy altas. Estos motores también son definidos por su ratio magnético relativamente alto del saliency (Lq > Ld). Debido a su saliency magnético, un motor del IPM tiene la capacidad de generar el esfuerzo de torsión aprovechándose de los componentes magnéticos y de la repugnancia del esfuerzo de torsión del motor.
Estructuras del motor del P.M.
Las estructuras del motor del P.M. se pueden separar en dos categorías: interior y superficial. Cada categoría tiene su subconjunto de categorías. Un motor superficial del P.M. puede tener sus imanes encendido o inserción en la superficie del rotor, para aumentar la robustez del diseño. La colocación y el diseño interiores de un motor del imán permanente pueden variar extensamente. Los imanes del motor del IPM pueden ser inserción como bloque grande o escalonada mientras que vienen más cercano a la base. Otro método es hacerlos integrar en un modelo del rayo.
Variación de la inductancia del motor del P.M. con la carga
Solamente tanto el flujo se puede ligar a un pedazo de hierro para generar el esfuerzo de torsión. Eventual, el hierro saturará y permitirá no más que el flujo ligue. El resultado es una reducción en la inductancia de la trayectoria tomada por un campo del flujo. En una máquina del P.M., los valores de la inductancia de d-AXIS y de q-AXIS reducirán con aumentos en la corriente de la carga.
D y las inductancias de q-AXIS de un motor de SPM son casi idénticas. Porque el imán está fuera del rotor, la inductancia de q-AXIS caerá a la misma tarifa que la inductancia de d-AXIS. Sin embargo, la inductancia de un motor del IPM reducirá diferentemente. Una vez más la inductancia de d-AXIS es naturalmente más baja porque el imán está en la trayectoria del flujo y no genera una propiedad inductiva. Por lo tanto, hay menos hierro a saturar en d-AXIS, que da lugar a una reducción perceptiblemente más baja en flujo en cuanto a q-AXIS.
Tipos del imán del motor del P.M.
Hay algunos tipos de materiales del imán permanente usados actualmente para los motores eléctricos. Cada tipo de metal tiene sus ventajas y desventajas.
Características principales
Uno mismo-detección contra la operación a circuito cerrado
Los avances recientes en tecnología de la impulsión permiten la CA estándar conducen “uno mismo-para detectar” y para seguir la posición del imán del motor. Un sistema a circuito cerrado utiliza típicamente el canal del z-pulso para optimizar funcionamiento. Con ciertas rutinas, la impulsión conoce la posición exacta del imán del motor siguiendo los canales de A/B y corrigiéndolos para los errores con el z-canal. Conocer la posición exacta del imán permite la producción óptima del esfuerzo de torsión dando por resultado eficacia óptima.
Fúndase el debilitamiento/intensificación de los motores del P.M.
El flujo en un motor del imán permanente es generado por los imanes. El campo del flujo sigue cierta trayectoria, que puede ser impulsada o ser opuesta. El impulso o la intensificación del campo del flujo permitirá que el motor aumente temporalmente la producción del esfuerzo de torsión. La oposición del campo del flujo negará el campo existente del imán del motor. El campo reducido del imán limitará la producción del esfuerzo de torsión, pero reduce el voltaje detrás-emf. El voltaje reducido detrás-emf libera para arriba el voltaje para empujar el motor para actuar a las velocidades de alto rendimiento. Ambos tipos de operación requieren la corriente adicional del motor. La dirección de la corriente del motor a través de d-AXIS, con tal que por el regulador del motor, determina el efecto deseado.
Ventajas de los motores de tierras extrañas del imán permanente
Eficacia alta: La curva de la eficacia del motor asincrónico cae generalmente más rápidamente debajo del 60% de la carga clasificada, y la eficacia es muy baja en la carga ligera. La curva de la eficacia del motor del imán permanente de la tierra rara es alta y plana, y está en el área de gran eficacia en el 20%~120% de la carga clasificada.
Factor de poder más elevado: El valor medido del factor de poder del motor síncrono del imán permanente de la tierra rara está cercano al valor límite de 1,0. La curva del factor de poder es tan alta y plana como la curva de la eficacia. El factor de poder es alto. La remuneración de poder reactivo de baja tensión no se requiere y la capacidad de sistema de distribución del poder se utiliza completamente.
La corriente del estator es pequeña: El rotor no tiene ninguna corriente de la excitación, se reduce el poder reactivo, y la corriente del estator se reduce perceptiblemente. Comparado con el motor asincrónico de la misma capacidad, el valor actual del estator se puede reducir por el 30% al 50%. Al mismo tiempo, porque la corriente del estator se reduce grandemente, se reduce la subida de la temperatura del motor, y se amplía la vida de la grasa que lleva y el llevar.
Alto esfuerzo de torsión del hacia fuera-de-paso y tirón-en el esfuerzo de torsión: Los motores síncronos del imán permanente de la tierra rara tienen esfuerzo de torsión más alto del hacia fuera-de-paso y tirón-en el esfuerzo de torsión, que hace el motor tenga capacidad de carga más alta y puede ser tirado suavemente en la sincronización.
¿Qué usos utilizan los motores de PMSM?
Los motores síncronos de gran eficacia de la conversión de frecuencia del imán permanente son ampliamente utilizados en las máquinas del moldeo a presión, compresores de aire, tubo-haciendo el equipo, maquinaria hidráulica, maquinaria de comida, cementan la tubo-fabricación de las máquinas, de los extrusores plásticos, de las máquinas del trefilado, y del equipo farmacéutico.
