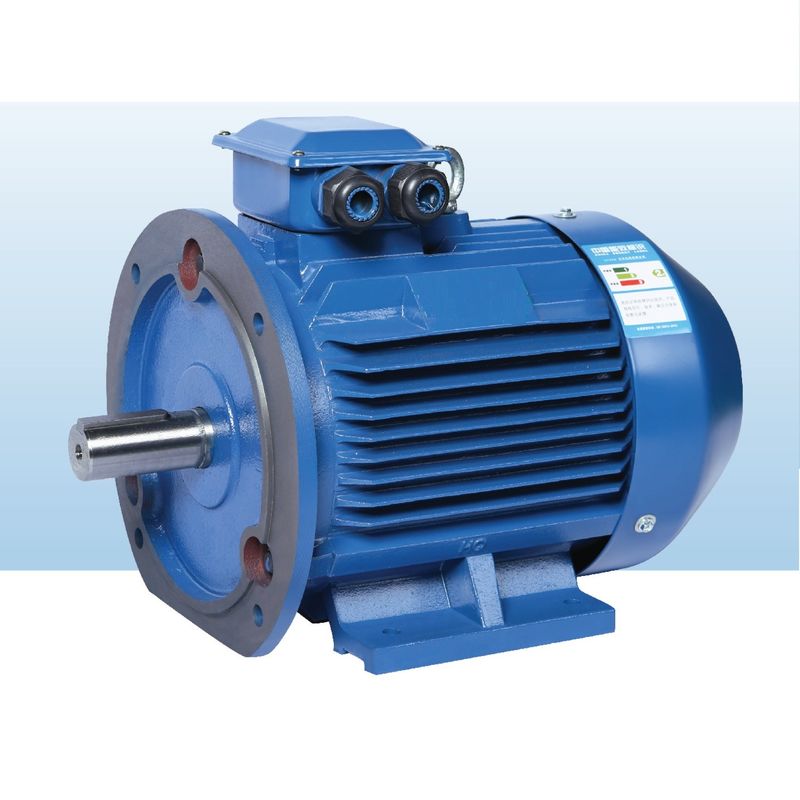

IE5 eficacia alta montada superficial del motor de la prenda impermeable PMSM

El motor síncrono del imán permanente tiene las siguientes características:

• La eficacia clasificada es de los motores asincrónicos normales del 2% a del 5% más altos;
• La eficacia sube rápidamente con el aumento de la carga. Cuando los cambios de carga dentro de la gama del 25% a 120%, él mantienen eficacia alta. El rango de operación de gran eficacia es mucho más alto que el de motores asincrónicos ordinarios. la Luz-carga, la variable-carga, y a carga plena toda tienen efectos ahorros de energía significativos;
• Factores de poder hasta 0,95 y arriba, ninguna remuneración reactiva requerida;
• El factor de poder se mejora grandemente. Comparado con los motores asincrónicos, la corriente corriente se reduce por más el de 10%. Debido a la disminución de pérdidas actuales de funcionamiento y de sistema, los efectos ahorros de energía del cerca de 1% pueden ser alcanzados.
• Subida a baja temperatura, densidad de poder más elevado: una subida asincrónica que trifásica más baja de la temperatura del motor 20K, subida de la temperatura del diseño es lo mismo y se puede hacer en un volumen más pequeño, ahorrando más los materiales eficaces;
• Alto esfuerzo de torsión que comienza y alta capacidad de sobrecarga: según requisitos, puede ser diseñada con el alto esfuerzo de torsión que comienza (3-5 veces) y la alta capacidad de sobrecarga;
• Se utiliza el sistema de control variable de la velocidad de la frecuencia, que es mejor en la reacción dinámica y mejorar que el de motores asincrónicos.
• Las dimensiones de la instalación son lo mismo que los motores asincrónicos actualmente ampliamente utilizados, y el diseño y la selección son muy convenientes.
• Debido al aumento en factor de poder, el poder visual del transformador del sistema de abastecimiento de poder se reduce grandemente, que mejora la capacidad de la fuente de alimentación del transformador, y puede también reducir grandemente el coste del cable del sistema (nuevo proyecto);
• Cuando se construye el nuevo proyecto, todos los sistemas de impulsión utilizan los motores síncronos del imán permanente, la inversión del proyecto es básicamente lo mismo que el uso de motores asincrónicos, y el proyecto puede continuar obteniendo ventajas ahorros de energía después de que el proyecto se ponga en la operación;

En el sector industrial general, el reemplazo (380/660/1140V) de los motores asincrónicos de gran eficacia de baja tensión, el sistema ahorra la energía del 5% a del 30%, y (6kV/10kV) los motores asincrónicos de gran eficacia de alto voltaje, sistema ahorran el 2% al 10%.

Análisis en el uso de la tecnología moderna del motor del imán permanente

1. uso de la tecnología electromecánica del imán permanente al mercado del aparato electrodoméstico

El uso de la tecnología del motor del imán permanente al mercado del aparato electrodoméstico se manifiesta en VCDDVD y ordenadores. Actualmente, ha formado gradualmente el desarrollo de la industrialización, y se ha ampliado gradualmente a las impulsiones de velocidad variable polifásicas. Por ejemplo, la gente utiliza los aires acondicionados del inversor utiliza tecnología moderna del motor del imán permanente para mejorar la eficacia operativa del aire acondicionado, para reducir gradualmente el volumen del motor del aire acondicionado, y minimiza el ruido causado por el aire acondicionado.

2. uso de la tecnología electromecánica del imán permanente en el mercado del elevador

El sistema variable de la velocidad del motor del imán permanente se ha utilizado en el mercado del elevador por casi 10 años. Por ejemplo, usando un motor de poca velocidad del imán permanente de la tierra rara como la máquina de la tracción del elevador, el uso del motor del imán permanente de la tierra rara puede ahorrar el elevador para utilizar 20% de la energía eléctrica. Los motores modernos del imán permanente se utilizan generalmente en el campo de los sistemas de impulsión de la variable-velocidad con los cambios de carga grandes y los requisitos de alta velocidad del ajuste.

3. uso de la tecnología electromecánica del imán permanente en empresas industriales y mineras

Con el desarrollo de los motores del imán permanente, los motores grandes del imán permanente del esfuerzo de torsión han estado bien desarrollados, especialmente el lanzamiento acertado de los motores variables de la frecuencia del imán permanente en el mercado ha dado las empresas industriales y mineras pesadas las nuevas opciones. Puesto que el esfuerzo de torsión de la salida del motor del imán permanente es bastante grande, el uso de la transmisión mecánica se reduce y la velocidad es controlable. Puede correr en las velocidades bajas. Por lo tanto, el uso del acoplamiento flúido se elimina, que ahorra el coste de comprar el equipo relacionado y el mantenimiento del equipo antedicho dos, que reduce el riesgo de la seguridad, así que el motor variable de la frecuencia del imán permanente es muy popular en muchas empresas industriales y mineras. Debido a su función de regla de la velocidad variable de la frecuencia, proporciona una garantía fuerte para que los usuarios mejoren eficacia de la producción y ahorren energía eléctrica. Por lo tanto, los motores variables modernos de la frecuencia del imán permanente son una opción necesaria para que las empresas industriales y mineras actualicen su equipo en el futuro.

La estructura magnética del circuito del rotor del motor síncrono del imán permanente es diferente, así que las características de operación y el sistema de control del motor son también diferentes. Según las diversas posiciones de los imanes permanentes respecto al rotor, los motores síncronos del imán permanente se pueden dividir principalmente en el tipo superficial y el tipo interior. En el superficie-tipo motor síncrono del imán permanente, los imanes permanentes teja-se forman y están situados generalmente en la superficie externa de la base del rotor. La característica importante de este motor es que las inductancias principales de las hachas rectas y ortogonales son iguales; el imán permanente interior está situado dentro del rotor, y hay un pedazo de polo hecho del material ferromagnético entre la superficie externa del imán permanente y el círculo íntimo de la base del estator, que puede proteger el imán permanente. La característica importante de este motor del imán permanente es que las inductancias principales de las hachas rectas y de la cuadratura no son iguales. Por lo tanto, el funcionamiento de estos dos motores es diferente.

I. Overview

El motor es excitado por los materiales del imán permanente del boro del hierro del neodimio de la tierra rara y suministrado un convertidor de frecuencia especial del imán permanente. Tiene las características del esfuerzo de torsión que comienza grande, de la gama de velocidad ancha, de la estructura compacta, del factor tamaño pequeño, ligero, de poco ruido, de poder más elevado, y de la eficacia alta. Es una opción ideal del poder para los compresores de aire de gran eficacia y ahorros de energía. Los requisitos técnicos y los parámetros son como sigue:

1. El motor puede actuar normalmente bajo condiciones siguientes:

1,1 la temperatura ambiente no excede 40℃;

1,2 humedad relativa el ≤90%;

1,3 la altitud no excede del 1000m.

2. El voltaje clasificado del motor es 380V, también según exigencias del consumidor.

3. El sistema del trabajo de referencia del motor: S1.

4. Grado del aislamiento: Grado de F.

5. Nivel de la protección: IP55.

6. Estructura del motor y tipo de la instalación: B3, B35.

7. El mercado del motor se localiza en el top de la base, o puede ser situado a la derecha o se fue de la base según exigencias del consumidor.

8. Factor del servicio del motor: 1,15, 1,2 (o según el acuerdo técnico).

II. inspección

1. Compruebe antes de usar, por favor cuidadosamente el aspecto del motor para saber si hay daño durante el transporte, y compruebe si los parámetros del letrero (poder, voltaje, velocidad, etc.) son constantes con la orden.

2. Compruebe si las sujeciones del motor son flojas.

3. Dé vuelta al eje del motor a mano para ver si hay algún atasco.

III. operación y uso

1. Antes de que se active el motor, confirme la dirección de la rotación del motor, y compruebe si la instalación mecánica y la conexión eléctrica son seguras y confiables.

2. Si el ruido o la vibración anormal se encuentra en el motor durante la operación, pare por favor la operación inmediatamente y corte la fuente de alimentación. Compruebe el motor y el compresor, y póngalo en la operación otra vez después de localizar averías.

3. Si la subida de la temperatura del motor se encuentra para ser anormal durante la operación, pare por favor el motor y cortar el poder inmediatamente, comprobar el motor y el compresor, y después póngalo en uso otra vez después de localizar averías.
