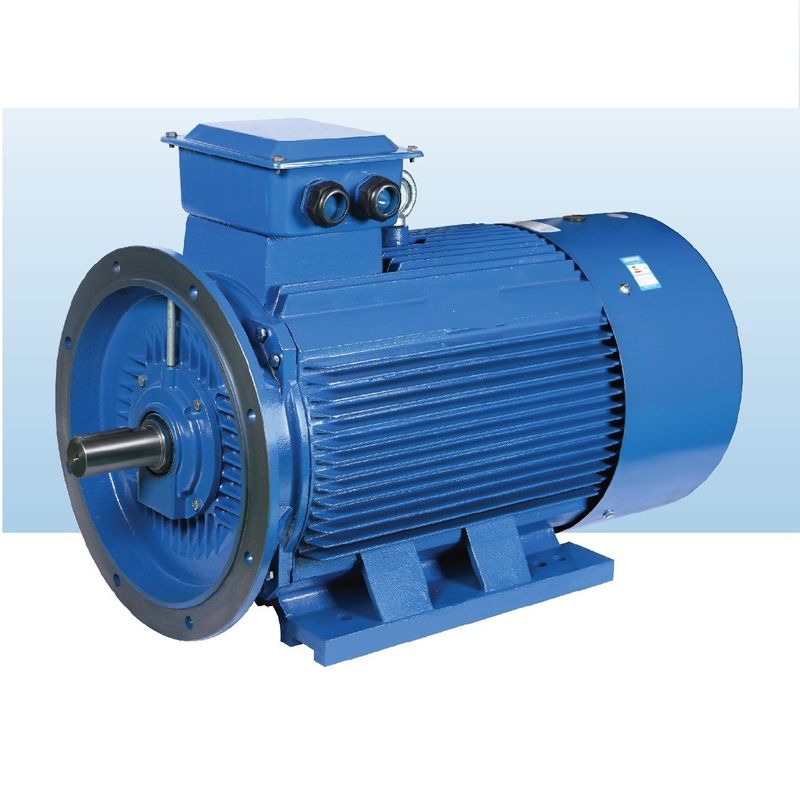

OEM ajustable del ODM del motor de CA de la velocidad de la frecuencia variable superficial de PMSM

Las características y las ventajas de los motores del imán permanente

El motor de la fuente de excitación se puede dividir en dos categorías: motor del imán permanente, y motor eléctrico de la excitación. Un motor del imán permanente es un motor eléctrico que produce un campo magnético de la excitación de un imán permanente. Los motores asincrónicos trifásicos más ampliamente utilizados de la industria y del uso civil, tal como serie de las Y-series, de la serie Y2-Series, YE2-Series, YX3, de la serie YB, de la serie YB2, etc. toda pertenecen a los motores eléctricos de la excitación. Los productos del motor de ENNENG son motores síncronos ultra-eficientes del imán permanente.

Comparado con los motores eléctricos tradicionales de la excitación, los motores del imán permanente, especialmente motores del imán permanente de la tierra rara, tienen las ventajas de la estructura simple, operación confiable, pérdida tamaño pequeño, ligera, pequeña y eficacia alta, y forma y tamaño flexibles y diversos del motor. El uso es extremadamente ancho, cubriendo casi todas las áreas de la defensa aeroespacial, nacional, de la producción industrial y agrícola, y de la vida de cada día.

El motor síncrono del imán permanente tiene las siguientes características:

• La eficacia clasificada es de los motores asincrónicos normales del 2% a del 5% más altos;
• La eficacia sube rápidamente con el aumento de la carga. Cuando los cambios de carga dentro de la gama del 25% a 120%, él mantienen eficacia alta. El rango de operación de gran eficacia es mucho más alto que el de motores asincrónicos ordinarios. la Luz-carga, la variable-carga, y a carga plena toda tienen efectos ahorros de energía significativos;
• Factores de poder hasta 0,95 y arriba, ninguna remuneración reactiva requerida;
• El factor de poder se mejora grandemente. Comparado con los motores asincrónicos, la corriente corriente se reduce por más el de 10%. Debido a la disminución de pérdidas actuales de funcionamiento y de sistema, los efectos ahorros de energía del cerca de 1% pueden ser alcanzados.
• Subida a baja temperatura, densidad de poder más elevado: una subida asincrónica que trifásica más baja de la temperatura del motor 20K, subida de la temperatura del diseño es lo mismo y se puede hacer en un volumen más pequeño, ahorrando más los materiales eficaces;
• Alto esfuerzo de torsión que comienza y alta capacidad de sobrecarga: según requisitos, puede ser diseñada con el alto esfuerzo de torsión que comienza (3-5 veces) y la alta capacidad de sobrecarga;
• Se utiliza el sistema de control variable de la velocidad de la frecuencia, que es mejor en la reacción dinámica y mejorar que el de motores asincrónicos.
• Las dimensiones de la instalación son lo mismo que los motores asincrónicos actualmente ampliamente utilizados, y el diseño y la selección son muy convenientes.
• Debido al aumento en factor de poder, el poder visual del transformador del sistema de abastecimiento de poder se reduce grandemente, que mejora la capacidad de la fuente de alimentación del transformador, y puede también reducir grandemente el coste del cable del sistema (nuevo proyecto);
• Cuando se construye el nuevo proyecto, todos los sistemas de impulsión utilizan los motores síncronos del imán permanente, la inversión del proyecto es básicamente lo mismo que el uso de motores asincrónicos, y el proyecto puede continuar obteniendo ventajas ahorros de energía después de que el proyecto se ponga en la operación;

En el sector industrial general, el reemplazo (380/660/1140V) de los motores asincrónicos de gran eficacia de baja tensión, el sistema ahorra la energía del 5% a del 30%, y (6kV/10kV) los motores asincrónicos de gran eficacia de alto voltaje, sistema ahorran el 2% al 10%.

Uso del motor del imán permanente de la tierra rara

Debido a la superioridad de los motores del imán permanente de la tierra rara, sus usos están llegando a ser cada vez más extensos. Las áreas de aplicación principal son como sigue:

Foco en la eficacia alta y el ahorro de la energía de los motores del imán permanente de la tierra rara. Los objetos applicationes principales son consumidores del poder grande, tales como motores síncronos del imán permanente de la tierra rara para las industrias de la materia textil y de la fibra química, motores síncronos del imán permanente de la tierra rara para la diversa maquinaria de la explotación minera y del transporte usada en campos petrolíferos y minas de carbón, y motores síncronos del imán permanente de la tierra rara para conducir las diversas bombas y fans.

La estructura magnética del circuito del rotor del motor síncrono del imán permanente es diferente, así que las características de operación y el sistema de control del motor son también diferentes. Según las diversas posiciones de los imanes permanentes respecto al rotor, los motores síncronos del imán permanente se pueden dividir principalmente en el tipo superficial y el tipo interior. En el superficie-tipo motor síncrono del imán permanente, los imanes permanentes teja-se forman y están situados generalmente en la superficie externa de la base del rotor. La característica importante de este motor es que las inductancias principales de las hachas rectas y ortogonales son iguales; el imán permanente interior está situado dentro del rotor, y hay un pedazo de polo hecho del material ferromagnético entre la superficie externa del imán permanente y el círculo íntimo de la base del estator, que puede proteger el imán permanente. La característica importante de este motor del imán permanente es que las inductancias principales de las hachas rectas y de la cuadratura no son iguales. Por lo tanto, el funcionamiento de estos dos motores es diferente.

El motor es excitado por los materiales del imán permanente del boro del hierro del neodimio de la tierra rara, y suministrado el convertidor de frecuencia especial del imán permanente. Tiene las características del esfuerzo de torsión que comienza grande, de la gama de velocidad ancha, de la estructura compacta, del factor tamaño pequeño, ligero, de poco ruido, de poder más elevado y de la eficacia alta. Es una opción ideal del poder para los compresores de aire de gran eficacia y ahorros de energía. Los requisitos técnicos y los parámetros son como sigue:

1. El motor puede actuar normalmente bajo condiciones siguientes:

1,1 la temperatura ambiente no excede 40℃;

1,2 humedad relativa el ≤90%;

1,3 la altitud no excede del 1000m.

2. El voltaje clasificado del motor es 380V, también según exigencias del consumidor.

3. El sistema del trabajo de referencia del motor: S1.

4. Grado del aislamiento: Grado de F.

5. Nivel de la protección: IP55.

6. Estructura del motor y tipo de la instalación: B3, B35.

7. El mercado del motor se localiza en el top de la base, o puede ser situado a la derecha o se fue de la base según exigencias del consumidor.

8. Factor del servicio del motor: 1,15, 1,2 (o según el acuerdo técnico).
