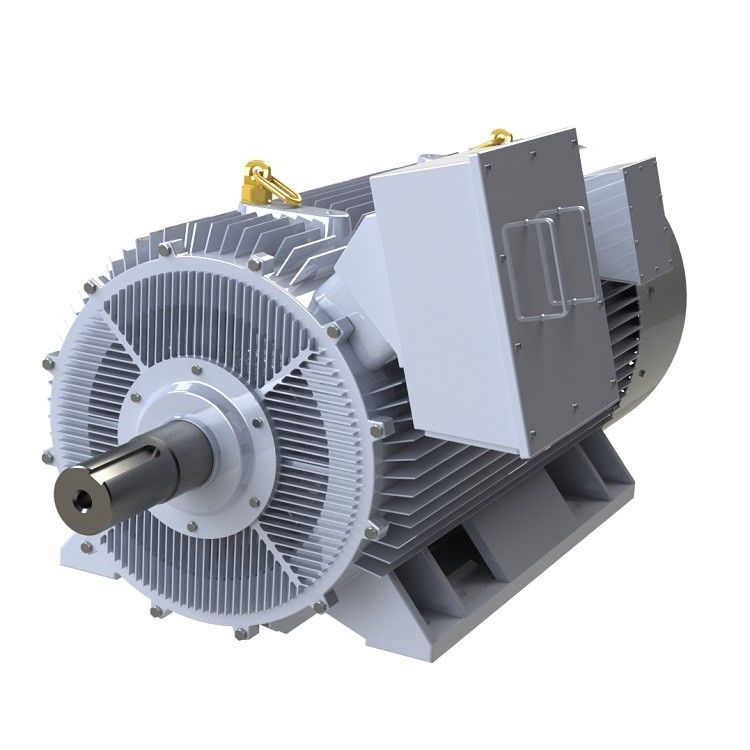

Motor síncrono de enfriamiento natural Eco del imán permanente de PMSM amistoso

Diferencias entre el motor del imán permanente y el motor asincrónico

01. Estructura del rotor

Motor asincrónico: El rotor consiste en una base de hierro y los rotores de una bobina, principalmente de la ardilla-jaula y de la alambre-herida. Un rotor de la ardilla-jaula se echa con las barras de aluminio. El campo magnético de la barra de aluminio que corta el estator conduce el rotor.

Motor de PMSM: Los imanes permanentes se integran en los polos magnéticos del rotor, y son conducidos para girar por el campo magnético de rotación generado en el estator según el principio de polos magnéticos de la misma fase que atrae diversas repulsiones.

02. Eficacia

Motores asincrónicos: Necesite absorber actual de la excitación de la rejilla, dando por resultado una determinada cantidad de pérdida de energía, de corriente reactiva del motor, y de factor de energía baja.

Motor de PMSM: El campo magnético es proporcionado por los imanes permanentes, el rotor no necesita la corriente de excitación, y se mejora la eficacia del motor.

03. Volumen y peso

El uso de los materiales de alto rendimiento del imán permanente hace el hueco de aire el campo magnético de los motores síncronos del imán permanente más grande que el de motores asincrónicos. El tamaño y el peso se reducen comparado a los motores asincrónicos. Será uno o dos motores que asincrónicos de los tamaños de marco más bajo.

04. Motor que comienza la corriente

Motor asincrónico: Es comenzado directamente por electricidad de la frecuencia del poder, y la corriente que comienza es grande, que puede alcanzar 5 a 7 veces la corriente clasificada, que tiene un gran impacto en la red eléctrica en un instante. La corriente que comienza grande hace la caída de voltaje de la resistencia de la salida de la bobina del estator aumentar, y el esfuerzo de torsión que comienza es el pequeño comenzar tan resistente no puede ser alcanzado. Incluso si se utiliza el inversor, puede comenzar solamente dentro de la gama de la corriente de salida nominal.

Motor de PMSM: Es conducido por un regulador dedicado, que carece los requisitos de la salida nominal del reductor. La corriente que comienza real es pequeña, la corriente se aumenta gradualmente según la carga, y el esfuerzo de torsión que comienza es grande.

05. Factor de poder

Los motores asincrónicos tienen un factor de energía baja, ellos deben absorber una gran cantidad de corriente reactiva de la red eléctrica, la corriente que comienza grande de motores asincrónicos causará un impacto a corto plazo en la red eléctrica, y el uso a largo plazo causará cierto daño al equipo y a los transformadores de la red eléctrica. Es necesario añadir unidades de la remuneración de poder y realizar la remuneración de poder reactivo para asegurar la calidad de la red eléctrica y para aumentar el coste de uso del equipo.

No hay corriente inducida en el rotor del motor síncrono del imán permanente, y el factor de poder del motor es alto, que mejora el factor de calidad de la red eléctrica y elimina la necesidad de instalar un compensador.

06. Mantenimiento

La estructura asincrónica del motor + del reductor generará la vibración, el calor, el alto porcentaje de averías, el consumo grande del lubricante, y el alto coste de mantenimiento manual; causará ciertas pérdidas del tiempo muerto.

El motor síncrono trifásico del imán permanente conduce el equipo directamente. Porque se elimina el reductor, la velocidad de la salida del motor es baja, el ruido mecánico es bajo, la vibración mecánica es pequeña, y el porcentaje de averías es bajo. El sistema de impulsión entero es casi sin necesidad de mantenimiento.

Uso:

Los motores síncronos del imán permanente se pueden combinar con los convertidores de frecuencia para formar el mejor sistema de control de anillo abierto de la velocidad del paso-menos, que ha sido ampliamente utilizado para el equipo de transmisión del control de velocidad en fibra petroquímica, química, materia textil, maquinaria, electrónica, vidrio, caucho, el empaquetado, la impresión, la fabricación de papel, la impresión y el teñido, metalurgia y otras industrias.

¿Porqué elija los motores de CA del imán permanente?

Los motores de la CA del imán permanente (PMAC) ofrecen varias ventajas sobre otros tipos de motores, incluyendo:

Eficacia alta: Los motores de PMAC son muy eficiente debido a la ausencia de pérdidas del cobre del rotor y reducida el enrollar de pérdidas. Pueden alcanzar eficacias del hasta 97%, dando por resultado ahorros de la energía significativos.

Densidad de poder más elevado: Los motores de PMAC tienen una densidad de mayor potencia comparada a otros tipos del motor, que los medios ellos pueden producir más poder por la unidad de tamaño y de peso. Esto los hace ideales para los usos donde está limitado el espacio.

Alta densidad del esfuerzo de torsión: Los motores de PMAC tienen una alta densidad del esfuerzo de torsión, que los medios ellos pueden producir más esfuerzo de torsión por la unidad de tamaño y de peso. Esto los hace ideales para los usos donde se requiere el alto esfuerzo de torsión.

Mantenimiento reducido: Puesto que los motores de PMAC no tienen ningún cepillo, requieren menos mantenimiento y tienen una vida útil más larga que otros tipos del motor.

Control mejorado: Los motores de PMAC tienen mejor control de la velocidad y del esfuerzo de torsión comparado a otros tipos del motor, haciéndolos ideales para los usos donde se requiere el control exacto.

Respetuoso del medio ambiente: Los motores de PMAC son más respetuosos del medio ambiente que otros tipos del motor puesto que utilizan los metales de tierra rara, que son más fáciles reciclar y producir menos basura comparada a otros tipos del motor.

Total, las ventajas de los motores de PMAC tomarles una elección excelente para una amplia gama de usos, incluyendo los vehículos eléctricos, la maquinaria industrial, y los sistemas de energía renovable.

¿Cómo prevenir la desmagnetización de los motores del imán permanente?

01. Selección correcta de poder del motor del imán permanente:

La desmagnetización se relaciona con la selección del poder de motores del imán permanente. La selección correcta de poder del motor del P.M. puede prevenir o retrasar la desmagnetización. La razón principal de la desmagnetización del motor síncrono del imán permanente es que la temperatura es demasiado alta, y la sobrecarga es la razón principal de la temperatura alta. Por lo tanto, cierto margen debe ser dejado al seleccionar el poder del motor del imán permanente. Según la situación real de la carga, generalmente, el cerca de 20% es más apropiado.

02. Evite la carga pesada que comienza y que comienza frecuente:

Los motores síncronos del imán permanente intentan evitar comenzar directo o comenzar frecuente de cargas pesadas. Durante el proceso que comienza, el esfuerzo de torsión que comienza está oscilando, y en la sección del valle del esfuerzo de torsión que comienza, el campo magnético del estator está desmagnetizando el polo magnético del rotor. Por lo tanto, intente evitar la carga pesada y comenzar frecuente del motor síncrono del imán permanente.

03. Mejore el diseño:

(1) apropiadamente aumentar el grueso del imán permanente:

Desde la perspectiva de diseño y de la fabricación del motor síncrono del imán permanente, la relación entre la reacción de armadura, el esfuerzo de torsión electromágnetico, y la desmagnetización del imán permanente deben ser considerados.

Bajo acción combinada del flujo magnético producido por la bobina del esfuerzo de torsión actual y del flujo magnético producido por la bobina de la fuerza radial, los imanes permanentes en la superficie del rotor fácilmente para causar la desmagnetización.

Bajo condición que sigue habiendo el hueco de aire del motor sin cambiar, asegurarse de que el imán permanente no desmagnetice, el método más eficaz es aumentar apropiadamente el grueso del imán permanente.

(2) allí es un circuito del surco de la ventilación dentro del rotor para reducir la subida de la temperatura del rotor:

Si la temperatura del rotor es demasiado alta, el imán permanente causará la pérdida irreversible de magnetismo. En el diseño estructural, el circuito interno de la ventilación del rotor se puede diseñar para refrescar directamente el acero magnético. No sólo reduce la temperatura del acero magnético pero también mejora la eficacia.
