Detalles del producto
Lugar de origen: China
Nombre de la marca: ENNENG
Certificación: CE,UL
Número de modelo: PMM
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 500-5000/set
Detalles de empaquetado: embalaje marinero
Tiempo de entrega: 15-120 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 20000 sistemas/año
Nombre: |
Motor de PMSM en venta |
Actual: |
CA |
Material: |
Tierra rara NdFeB |
Rango de potencia: |
5.5-3000kw |
Instalación: |
IMB3 IMB5 IMB35 |
Servicio: |
ODM, OEM |
Características: |
Eficacia alta, ahorro de la energía, mantenimiento bajo |
Grado de la protección: |
IP54 IP55 IP68 |
control: |
Sensorless |
Deber: |
S1 |
Nombre: |
Motor de PMSM en venta |
Actual: |
CA |
Material: |
Tierra rara NdFeB |
Rango de potencia: |
5.5-3000kw |
Instalación: |
IMB3 IMB5 IMB35 |
Servicio: |
ODM, OEM |
Características: |
Eficacia alta, ahorro de la energía, mantenimiento bajo |
Grado de la protección: |
IP54 IP55 IP68 |
control: |
Sensorless |
Deber: |
S1 |

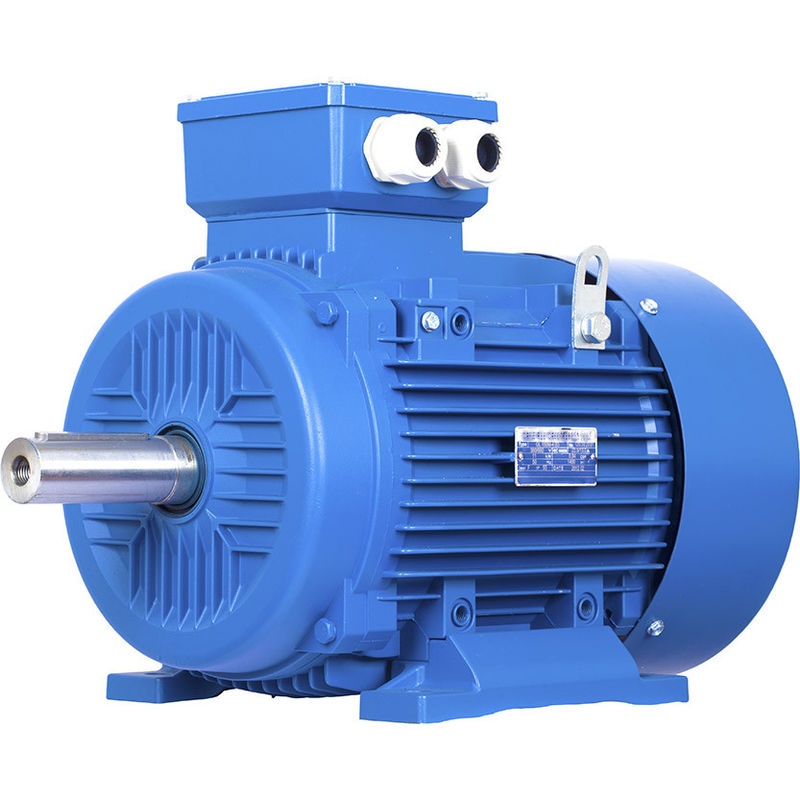

Imán del neodimio de la conversión de frecuencia 3 motor de la fase PMSM en venta
¿Cuál es el motor síncrono del imán permanente?
El motor síncrono del imán permanente (PMSM) es un tipo de motor eléctrico que actúe usando los imanes permanentes integrados en su rotor. También se refiere a veces como un motor de CA sin cepillo o motor síncrono del imán permanente.
En un PMSM, el estator (la pieza inmóvil del motor) contiene una serie de bobinas que se activen en una secuencia para crear un campo magnético de rotación. El rotor (la pieza de rotación del motor) contiene una serie de imanes permanentes que se arreglen para producir un campo magnético que obre recíprocamente con el campo magnético producido por el estator.
Mientras que obran recíprocamente los dos campos magnéticos, el rotor gira, produciendo la energía mecánica que se puede utilizar para accionar la maquinaria u otros dispositivos. Porque los imanes permanentes en el rotor proporcionan un campo magnético fuerte, constante, PMSMs es muy eficiente y requiere menos energía actuar que otros tipos de motores eléctricos.
PMSMs se utiliza en una amplia variedad de usos, incluyendo los vehículos eléctricos, la maquinaria industrial, y los aparatos electrodomésticos. Se saben para su eficacia alta, requisitos de mantenimiento bajos, y control exacto, que les toma una decisión popular para muchos diversos tipos de sistemas.
Trabajo del motor síncrono del imán permanente:
El funcionamiento del motor síncrono del imán permanente es muy simple, rápido, y eficaz cuando está comparado a los motores convencionales. El funcionamiento de PMSM depende del campo magnético de rotación del estator y del campo magnético constante del rotor. Los imanes permanentes se utilizan como el rotor para crear flujo magnético constante y para actuar y para cerrarse a la velocidad síncrona. Estos tipos de motores son similares a los motores sin cepillo de DC.
Uniéndose a forman a los grupos del phasor las bobinas del estator el uno con el otro. Estos grupos del phasor se unen a juntos para formar diversas conexiones como una estrella, un delta, y monofásico dobles y. Para reducir voltajes armónicos, las bobinas se deben herir pronto con uno a.
Cuando la fuente trifásica de la CA se da al estator, crea un campo magnético de rotación y el campo magnético constante es inducido debido al imán permanente del rotor. Este rotor actúa en sincronismo con la velocidad síncrona. El funcionamiento entero del PMSM depende del hueco de aire entre el estator y el rotor sin carga.
Si el hueco de aire es grande, después las pérdidas del huelgo del motor serán reducidas. Los polos del campo creados por el imán permanente son salientes. Los motores síncronos del imán permanente uno mismo-no están empezando los motores. Así pues, es necesario controlar la frecuencia variable del estator electrónicamente.
Estructuras del motor del P.M.
Las estructuras del motor del P.M. se pueden separar en dos categorías: interior y superficial. Cada categoría tiene su subconjunto de categorías. Un motor superficial del P.M. puede tener sus imanes encendido o inserción en la superficie del rotor, para aumentar la robustez del diseño. La colocación y el diseño interiores de un motor del imán permanente pueden variar extensamente. Los imanes del motor del IPM pueden ser inserción como bloque grande o escalonada mientras que vienen más cercano a la base. Otro método es hacerlos integrar en un modelo del rayo.
Diferencias entre el motor del imán permanente y el motor asincrónico
01. Estructura del rotor
Motor asincrónico: El rotor consiste en una base de hierro y los rotores de una bobina, principalmente de la ardilla-jaula y de la alambre-herida. Un rotor de la ardilla-jaula se echa con las barras de aluminio. El campo magnético de la barra de aluminio que corta el estator conduce el rotor.
Motor de PMSM: Los imanes permanentes se integran en los polos magnéticos del rotor, y son conducidos para girar por el campo magnético de rotación generado en el estator según el principio de polos magnéticos de la misma fase que atrae diversas repulsiones.
02. Eficacia
Motores asincrónicos: Necesite absorber actual de la excitación de la rejilla, dando por resultado una determinada cantidad de pérdida de energía, de corriente reactiva del motor, y de factor de energía baja.
Motor de PMSM: El campo magnético es proporcionado por los imanes permanentes, el rotor no necesita la corriente de excitación, y se mejora la eficacia del motor.
03. Volumen y peso
El uso de los materiales de alto rendimiento del imán permanente hace el hueco de aire el campo magnético de los motores síncronos del imán permanente más grande que el de motores asincrónicos. El tamaño y el peso se reducen comparado a los motores asincrónicos. Será uno o dos motores que asincrónicos de los tamaños de marco más bajo.
04. Motor que comienza la corriente
Motor asincrónico: Es comenzado directamente por electricidad de la frecuencia del poder, y la corriente que comienza es grande, que puede alcanzar 5 a 7 veces la corriente clasificada, que tiene un gran impacto en la red eléctrica en un instante. La corriente que comienza grande hace la caída de voltaje de la resistencia de la salida de la bobina del estator aumentar, y el esfuerzo de torsión que comienza es el pequeño comenzar tan resistente no puede ser alcanzado. Incluso si se utiliza el inversor, puede comenzar solamente dentro de la gama de la corriente de salida nominal.
Motor de PMSM: Es conducido por un regulador dedicado, que carece los requisitos de la salida nominal del reductor. La corriente que comienza real es pequeña, la corriente se aumenta gradualmente según la carga, y el esfuerzo de torsión que comienza es grande.
05. Factor de poder
Los motores asincrónicos tienen un factor de energía baja, ellos deben absorber una gran cantidad de corriente reactiva de la red eléctrica, la corriente que comienza grande de motores asincrónicos causará un impacto a corto plazo en la red eléctrica, y el uso a largo plazo causará cierto daño al equipo y a los transformadores de la red eléctrica. Es necesario añadir unidades de la remuneración de poder y realizar la remuneración de poder reactivo para asegurar la calidad de la red eléctrica y para aumentar el coste de uso del equipo.
No hay corriente inducida en el rotor del motor síncrono del imán permanente, y el factor de poder del motor es alto, que mejora el factor de calidad de la red eléctrica y elimina la necesidad de instalar un compensador.
06. Mantenimiento
La estructura asincrónica del motor + del reductor generará la vibración, el calor, el alto porcentaje de averías, el consumo grande del lubricante, y el alto coste de mantenimiento manual; causará ciertas pérdidas del tiempo muerto.
El motor síncrono trifásico del imán permanente conduce el equipo directamente. Porque se elimina el reductor, la velocidad de la salida del motor es baja, el ruido mecánico es bajo, la vibración mecánica es pequeña, y el porcentaje de averías es bajo. El sistema de impulsión entero es casi sin necesidad de mantenimiento.
EMF y ecuación del esfuerzo de torsión
En una máquina síncrona, el EMF medio indujo por fase se llama dinámica induce al EMF en un motor síncrono, el flujo cortado por cada conductor por la revolución es Pϕ Weber
Entonces el tiempo llevado para terminar una revolución es el sec 60/N
El EMF medio indujo por el conductor puede ser calculado usando
(PϕN/60) x Zph = (PϕN/60) x 2Tph
Donde Tph = Zph/2
Por lo tanto, el EMF medio por fase es,
de = ϕ x Tph x 4 x PN/120 = 4ϕfTph
Donde Tph = no. De las vueltas conectadas en serie por fase
ϕ = flujo/polo en Weber
P= no. De polos
Frecuencia de F= en herzios
Zph= no. De los conductores conectados en serie por fase. = Zph/3
La ecuación del EMF depende de las bobinas y de los conductores en el estator. Para este motor, el factor Kd de la distribución y el factor KP de la echada también se consideran.
Por lo tanto, E de = xKd x KP del ϕ x f x Tph 4 x
La ecuación del esfuerzo de torsión de un motor síncrono del imán permanente se da como,
T = (3)/ωm del sinβ de x Eph x Iph x
Los motores de la CA del imán permanente (PMAC) tienen una amplia gama de usos incluyendo:
Maquinaria industrial: Los motores de PMAC se utilizan en una variedad de usos de la maquinaria industrial, tales como bombas, compresores, fans, y máquinas-herramientas. Ofrecen eficacia alta, densidad de poder más elevado, y el control exacto, haciéndolos ideales para estos usos.
Robótica: Los motores de PMAC se utilizan en los usos de la robótica y de la automatización, donde ofrecen alta densidad del esfuerzo de torsión, control exacto, y eficacia alta. Son de uso frecuente en armas robóticas, agarradores, y otros sistemas de control del movimiento.
Sistemas de la HVAC: Los motores de PMAC se utilizan en la calefacción, la ventilación, y los sistemas del aire acondicionado (HVAC), donde ofrecen eficacia alta, control exacto, y niveles de poco ruido. Son de uso frecuente en fans y bombas en estos sistemas.
Sistemas de energía renovable: Los motores de PMAC se utilizan en sistemas de energía renovable, tales como turbinas de viento y perseguidores solares, donde ofrecen eficacia alta, densidad de poder más elevado, y control exacto. Son de uso frecuente en los generadores y los sistemas de seguimiento en estos sistemas.
Equipamiento médico: Los motores de PMAC se utilizan en el equipamiento médico, tal como máquinas de MRI, donde ofrecen alta densidad del esfuerzo de torsión, control exacto, y niveles de poco ruido. Son de uso frecuente en los motores que conducen las piezas móviles en estas máquinas.
SPM contra el IPM
Un motor del P.M. se puede separar en dos categorías principales: motores superficiales del imán permanente (SPM) y motores interiores del imán permanente (IPM). Ninguno de los dos tipos del diseño del motor contiene barras del rotor. Ambos tipos generan flujo magnético por los imanes permanentes puestos a o el interior del rotor.
Los motores de SPM tienen imanes puestos al exterior de la superficie del rotor. Debido a este montaje mecánico, su fuerza mecánica es más débil que la de los motores del IPM. La fuerza mecánica debilitada limita la velocidad mecánica segura máxima del motor. Además, estos motores exhiben el saliency magnético muy limitado (≈ Lq del Ld). Los valores de la inductancia midieron en los terminales del rotor son constantes sin importar la posición del rotor. Debido al ratio cercano del saliency de la unidad, los diseños del motor de SPM confían perceptiblemente, si no totalmente, en el componente magnético del esfuerzo de torsión para producir el esfuerzo de torsión.
Los motores del IPM tienen un imán permanente integrado en el rotor sí mismo. A diferencia de sus contrapartes de SPM, la ubicación de los imanes permanentes hace los motores del IPM muy mecánicamente sanos, y convenientes para actuar a velocidades muy altas. Estos motores también son definidos por su ratio magnético relativamente alto del saliency (Lq > Ld). Debido a su saliency magnético, un motor del IPM tiene la capacidad de generar el esfuerzo de torsión aprovechándose de los componentes magnéticos y de la repugnancia del esfuerzo de torsión del motor.
El motor del IPM (imán permanente interior) ofrece
Alto esfuerzo de torsión y eficacia alta
El altos esfuerzo de torsión y de alto rendimiento se alcanzan usando el esfuerzo de torsión de la repugnancia además del esfuerzo de torsión magnético.
Operación ahorro de energía
Consume el hasta 30% menos poder comparado a los motores convencionales de SPM.
Rotación de alta velocidad
Puede responder a la rotación de alta velocidad del motor controlando los dos tipos de esfuerzo de torsión usando control de vector.
Seguridad
Puesto que se integra el imán permanente, la seguridad mecánica se mejora tan, a diferencia en de un SPM, el imán no separará debido a la fuerza centrífuga.
¿Porqué usted debe elegir un IPM motor en vez de un SPM?
1. El alto esfuerzo de torsión se alcanza usando el esfuerzo de torsión de la repugnancia además del esfuerzo de torsión magnético.
2. Los motores del IPM consumen el hasta 30% menos poder comparado a los motores eléctricos convencionales.
3. La seguridad mecánica se mejora tan, a diferencia en de un SPM, el imán no separará debido a la fuerza centrífuga.
4. Puede responder a la rotación de alta velocidad del motor controlando los dos tipos de esfuerzo de torsión usando control de vector.
Fúndase el debilitamiento/intensificación de los motores del P.M.
El flujo en un motor del imán permanente es generado por los imanes. El campo del flujo sigue cierta trayectoria, que puede ser impulsada o ser opuesta. El impulso o la intensificación del campo del flujo permitirá que el motor aumente temporalmente la producción del esfuerzo de torsión. La oposición del campo del flujo negará el campo existente del imán del motor. El campo reducido del imán limitará la producción del esfuerzo de torsión, pero reduce el voltaje detrás-emf. El voltaje reducido detrás-emf libera para arriba el voltaje para empujar el motor para actuar a las velocidades de alto rendimiento. Ambos tipos de operación requieren la corriente adicional del motor. La dirección de la corriente del motor a través de d-AXIS, con tal que por el regulador del motor, determina el efecto deseado.
La tendencia de desarrollo de los motores del imán permanente de la tierra rara
Los motores del imán permanente de la tierra rara se están convirtiendo hacia el esfuerzo de torsión del poder más elevado (de alta velocidad, alto), la altas función y miniaturización, y están ampliando constantemente nuevos variedades del motor y campos del uso, y las perspectivas del uso son muy optimistas. Para cubrir las necesidades, el proceso del diseño y de fabricación de la tierra rara que los motores del imán permanente todavía necesitan ser innovados continuamente, la estructura electromágnetica será más complejo, la estructura del cálculo será más exacta, y el proceso de fabricación será más avanzado y aplicable.
