Detalles del producto
Lugar de origen: China.
Nombre de la marca: ENNENG
Certificación: CE,UL
Número de modelo: PMM
Pago y términos de envío
Cantidad de orden mínima: 1 juego
Precio: USD 500-5000/set
Detalles de empaquetado: Embalaje apto para la navegación
Tiempo de entrega: 15-120 días
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 20000 sistemas/año
Nombre: |
Motor eléctrico de magneto permanente de alto factor de potencia para aerador |
En la actualidad: |
El aire acondicionado |
El material: |
NdFeB de tierras raras |
Rango de potencia: |
5.5-3000kw |
Instalación: |
Se trata de un proyecto de investigación. |
Fase: |
Fase 3 |
Válvula de tensión: |
Se aplican las siguientes condiciones: |
Vivienda: |
De hierro fundido |
Características: |
Factor de poder más elevado |
Aplicación: |
Metalúrgico, de cerámica, de goma, petróleo, materias textiles |
Nombre: |
Motor eléctrico de magneto permanente de alto factor de potencia para aerador |
En la actualidad: |
El aire acondicionado |
El material: |
NdFeB de tierras raras |
Rango de potencia: |
5.5-3000kw |
Instalación: |
Se trata de un proyecto de investigación. |
Fase: |
Fase 3 |
Válvula de tensión: |
Se aplican las siguientes condiciones: |
Vivienda: |
De hierro fundido |
Características: |
Factor de poder más elevado |
Aplicación: |
Metalúrgico, de cerámica, de goma, petróleo, materias textiles |

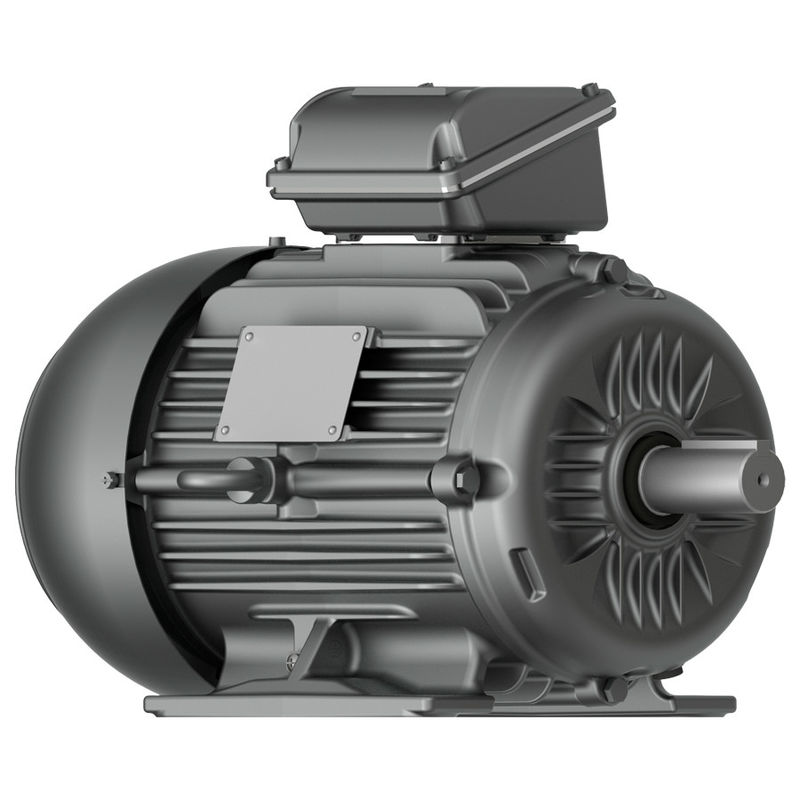

Motor eléctrico de magneto permanente de alto factor de potencia para aerador
¿Qué es el motor sincrónico de imán permanente?
El motor síncrono de imán permanente está compuesto principalmente por el estator, el rotor, el chasis, la cubierta delantera y trasera, los rodamientos, etc.La estructura del estator es básicamente la misma que la de los motores asíncronos ordinarios, y la principal diferencia entre el motor síncrono de imán permanente y otros tipos de motores es su rotor.
El material de imán permanente con un imán pre-magnetizado (cargado magnéticamente) en la superficie o en el interior del imán permanente del motor, proporciona el campo magnético de la brecha de aire necesario para el motor.Esta estructura del rotor puede reducir eficazmente el volumen del motor, reducir las pérdidas y mejorar la eficiencia.
Análisis del principio de las ventajas técnicas del motor de imán permanente
El principio de un motor síncrono de imán permanente es el siguiente: en el enrollamiento del estator del motor en la corriente trifásica, después de la corriente de entrada,formará un campo magnético giratorio para el enrollamiento del estator del motorDebido a que el rotor está instalado con el imán permanente, el polo magnético del imán permanente está fijo,de acuerdo con el principio de polos magnéticos de la misma fase que atraen repulsión diferente, el campo magnético giratorio generado en el estator impulsará el rotor a girar, La velocidad de rotación del rotor es igual a la velocidad del polo giratorio producido en el estator.
Debido al uso de imanes permanentes para proporcionar campos magnéticos, el proceso del rotor es maduro, confiable y flexible en tamaño, y la capacidad de diseño puede ser tan pequeña como decenas de vatios, hasta megavatios.Al mismo tiempo, al aumentar o disminuir el número de pares de imanes permanentes del rotor, es más fácil cambiar el número de polos del motor,que hace que el rango de velocidades de los motores síncronos de imanes permanentes sea más amplioCon los rotores de imanes permanentes de varios polos, la velocidad nominal puede ser tan baja como un solo dígito, lo que es difícil de lograr por motores asíncronos ordinarios.
Especialmente en el entorno de aplicación de alta potencia a baja velocidad, el motor síncrono de imán permanente puede ser accionado directamente por un diseño multipolar a baja velocidad,en comparación con un motor ordinario más un reductor, se pueden destacar las ventajas de un motor síncrono de imán permanente.
Motores de accionamiento directo con imán permanente en aeradores
El motor de accionamiento directo con imán permanente es una tecnología de accionamiento emergente, en comparación con el dispositivo de transmisión en el aireador tradicional,Elimina la pérdida de transmisión en el sistema de transmisión tradicional y mejora la eficiencia de utilización de la energía al conducir directamente el ventilador o el impulsorSus principales características incluyen:
estructura sencilla: el motor de accionamiento directo de imán permanente consta de un motor eléctrico y un ventilador o impulsor, eliminando el dispositivo de transmisión en el aireador tradicional,haciendo que toda la estructura del sistema sea más simple.
Velocidad de respuesta rápida: el motor de accionamiento directo del imán permanente tiene una alta velocidad de respuesta y puede ajustar rápidamente la velocidad del ventilador o del impulsor para satisfacer las necesidades de diferentes condiciones de trabajo.
Bajo ruido: en comparación con los aeradores tradicionales, los factores como la transmisión y la fricción mecánica se eliminan en los motores de accionamiento directo de imanes permanentes, lo que reduce en gran medida el nivel de ruido.
Bajos costos de mantenimiento: los motores de accionamiento directo con imán permanente no requieren el reemplazo regular de componentes como la transmisión y el ventilador o el impulsor, lo que reduce los costos de mantenimiento y el tiempo de inactividad.
El uso de motores de accionamiento directo con imán permanente aporta mejoras significativas y beneficios de rendimiento a los aeradores.Los motores de accionamiento directo con imán permanente eliminan las pérdidas de transmisión que se encuentran en los aireadores tradicionales y aumentan la eficiencia energéticaEn comparación con los aeradores tradicionales, los motores PMD pueden convertir la energía eléctrica en energía mecánica con una mayor eficiencia.Resultando en un proceso de aireación más eficiente desde el punto de vista energético y respetuoso con el medio ambienteDebido a la estructura simple y al bajo ruido del motor de accionamiento directo del imán permanente, su funcionamiento tiene menos impacto en el medio ambiente.Se reduce la contaminación acústica y las vibraciones por fricción mecánica, así como la contaminación de la calidad del aire y del agua. El motor de accionamiento directo con imán permanente también tiene las ventajas de una velocidad de respuesta rápida y un bajo coste de mantenimiento,que puede mejorar el rendimiento y la sostenibilidad del aireadorEsto puede mejorar la productividad, reducir los costes operativos y promover el uso racional de los recursos hídricos para la industria del tratamiento de aguas.
¿Qué aplicaciones utilizan los motores PMSM?
- ¿ Qué?
Las industrias que utilizan motores PMSM incluyen metalurgia, cerámica, caucho, petróleo, textiles y muchos otros.Los motores PMSM pueden diseñarse para funcionar a velocidad síncrona desde una fuente de voltaje y frecuencia constantes, así como aplicaciones de Variable Speed Drive (VSD)Debido a su alta eficiencia y densidades de potencia y par, son generalmente una opción superior en aplicaciones de par alto, como mezcladoras, molinadoras, bombas, ventiladores, sopladores, transportadores,y aplicaciones industriales donde tradicionalmente se encuentran los motores de inducción.
Motores síncronos con imán permanente y imanes internos: Eficiencia energética máxima
El motor síncrono de imán permanente con imanes internos (IPMSM) es el motor ideal para aplicaciones de tracción donde el par máximo no se produce a la velocidad máxima.Este tipo de motor se utiliza en aplicaciones que requieren una alta dinámica y capacidad de sobrecarga. Y también es la opción perfecta si desea operar ventiladores o bombas en la gama IE4 e IE5.siempre y cuando usted lo opera con la unidad de frecuencia variable correcta.
Nuestros accionadores de frecuencia variable montados en el motor utilizan una estrategia de control integrada basada en MTPA (torque máximo por ampere).Esto le permite operar sus imanes permanentes motores síncronos con la máxima eficiencia energéticaLa sobrecarga del 200%, el excelente par de arranque y el amplio rango de regulación de velocidad permiten aprovechar al máximo la potencia del motor.Para una recuperación rápida de los costes y los procesos de control más eficientes.
Motores síncronos de imán permanente con imanes externos para aplicaciones servoclásicas
Los motores síncronos de imán permanente con imanes externos (SPMSM) son motores ideales cuando se necesitan sobrecargas altas y una aceleración rápida, por ejemplo en aplicaciones de servo clásicas.El diseño alargado también da como resultado una baja inercia de masa y se puede instalar de manera óptimaSin embargo, una desventaja del sistema que consiste en SPMSM y unidad de frecuencia variable son los costes asociados, ya que a menudo se utilizan tecnología de enchufe costosa y codificadores de alta calidad.
Ventajas de los motores de imanes permanentes de tierras raras
Alta eficiencia: la curva de eficiencia del motor asincrónico generalmente cae más rápido por debajo del 60% de la carga nominal, y la eficiencia es muy baja con una carga ligera.La curva de eficiencia del motor del imán permanente de tierras raras es alta y plana, y se encuentra en el área de alta eficiencia en un 20%~120% de la carga nominal.
Factor de potencia elevado: el valor medido del factor de potencia del motor síncrono de imán permanente de tierras raras está cerca del valor límite de 1.0La curva del factor de potencia es tan alta y plana como la curva de eficiencia.No se requiere una compensación de potencia reactiva de bajo voltaje y la capacidad del sistema de distribución de energía se utiliza plenamente.
La corriente del estator es pequeña: el rotor no tiene corriente de excitación, la potencia reactiva se reduce y la corriente del estator se reduce significativamente.,el valor de la corriente del estator puede reducirse entre un 30% y un 50%; al mismo tiempo, debido a que la corriente del estator se reduce en gran medida, el aumento de la temperatura del motor se reduce,y la grasa del rodamiento y la vida del rodamiento se extienden.
Torque fuera de paso y torque de tracción: los motores síncronos con imanes permanentes de tierras raras tienen un par fuera de paso y un par de tracción más altos,lo que hace que el motor tenga una mayor capacidad de carga y se puede tirar sin problemas en la sincronización.
Desventajas de los motores con imanes permanentes de tierras raras
Alto costo: en comparación con el motor asincrónico de la misma especificación, el espacio entre el estator y el rotor es menor y la precisión de procesamiento de cada componente es alta;la estructura del rotor es más complicada y el precio del material de acero magnético de tierras raras es altoPor lo tanto, el coste de fabricación del motor es alto, que es común para los motores asíncronos aproximadamente 2 veces.
Gran impacto al arranque a plena potencia: cuando se arranca a plena presión, la velocidad síncrona se puede obtener en un tiempo muy corto.La corriente de arranque es más de 10 veces la corriente nominalEl impacto en el sistema de alimentación es grande, lo que requiere una gran capacidad del sistema de alimentación.
El acero con imán de tierras raras es fácil de desmagnetizar: cuando el material de imán permanente está expuesto a vibraciones, altas temperaturas y corriente de sobrecarga, su permeabilidad magnética puede disminuir,o el fenómeno de desmagnetismo se produce, lo que reduce el rendimiento del motor del imán permanente.
PMSM montado en superficie
En esta construcción, el imán se monta en la superficie del rotor. Es adecuado para aplicaciones de alta velocidad, ya que no es robusto.Proporciona una brecha de aire uniforme porque la permeabilidad del imán permanente y la brecha de aire es la mismaNo hay torque de reticencia, alto rendimiento dinámico y adecuado para dispositivos de alta velocidad como robótica y accionamiento de herramientas.
PMSM enterrado o PMSM interior
En este tipo de construcción, el imán permanente está incrustado en el rotor como se muestra en la figura siguiente.El par de resistencia se debe a la saliencia del motor.
