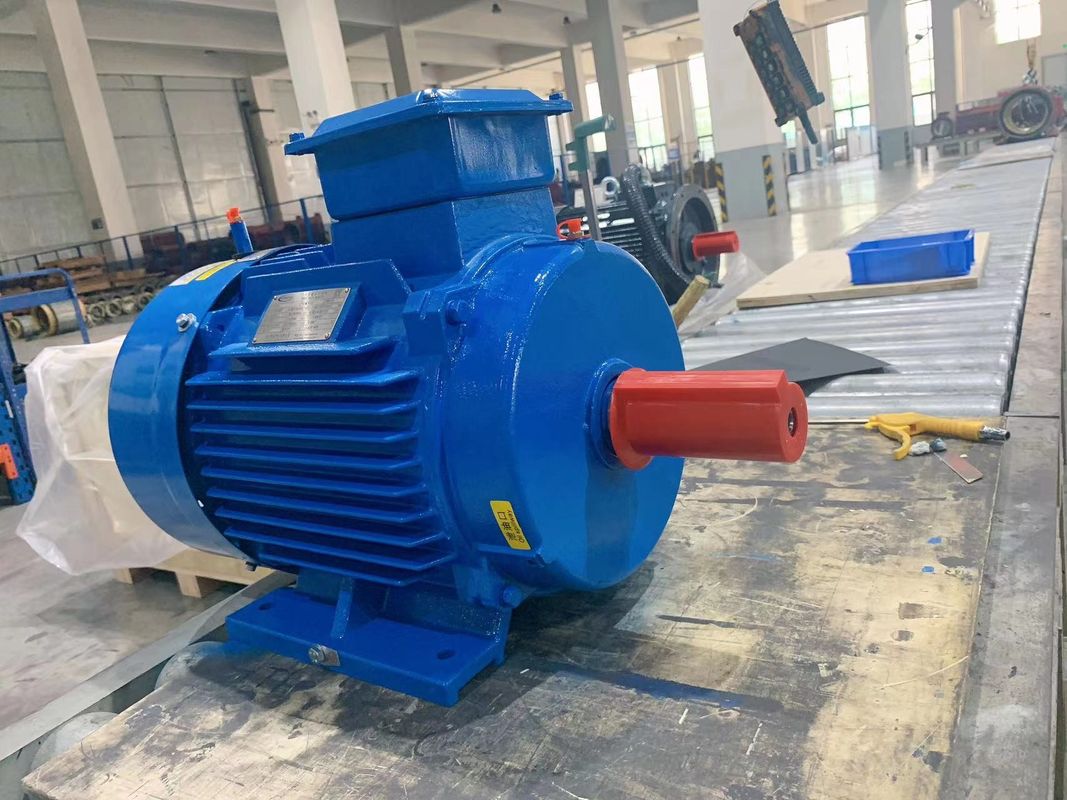

Fabricante de motores PMAC industriales de velocidad ultra baja

¿Por qué elegir motores de magnetos permanentes?

Los motores de imán permanente CA (PMAC) ofrecen varias ventajas sobre otros tipos de motores, incluidos:

Alta eficiencia: los motores PMAC son muy eficientes debido a la ausencia de pérdidas de cobre en el rotor y a las reducidas pérdidas de enrollamiento.que se traduce en un ahorro energético significativo.

Alta densidad de potencia: los motores PMAC tienen una mayor densidad de potencia en comparación con otros tipos de motor, lo que significa que pueden producir más potencia por unidad de tamaño y peso.Esto los hace ideales para aplicaciones donde el espacio es limitado.

Alta densidad de par: los motores PMAC tienen una alta densidad de par, lo que significa que pueden producir más par por unidad de tamaño y peso..

Mantenimiento reducido: Dado que los motores PMAC no tienen cepillos, requieren menos mantenimiento y tienen una vida útil más larga que otros tipos de motores.

Control mejorado: Los motores PMAC tienen un mejor control de velocidad y par en comparación con otros tipos de motor, lo que los hace ideales para aplicaciones donde se requiere un control preciso.

Amistad con el medio ambiente: los motores PMAC son más respetuosos con el medio ambiente que otros tipos de motores, ya que utilizan metales de tierras raras,que son más fáciles de reciclar y producen menos residuos que otros tipos de motores.

En general, las ventajas de los motores PMAC los convierten en una excelente opción para una amplia gama de aplicaciones, incluidos vehículos eléctricos, maquinaria industrial y sistemas de energía renovable.


Funcionamiento de un motor síncrono con imán permanente:

El funcionamiento del motor síncrono de imán permanente es muy simple, rápido y eficaz en comparación con los motores convencionales.El funcionamiento de PMSM depende del campo magnético giratorio del estator y el campo magnético constante del rotorLos imanes permanentes se utilizan como el rotor para crear flujo magnético constante y operar y bloquear a velocidad síncrona.

Los grupos de fasores se forman uniendo los devanados del estator entre sí.y de doble y de fase únicaPara reducir las tensiones armónicas, los devanados deben enrollarse brevemente entre sí.

Cuando se suministra el suministro de CA de 3 fases al estator, se crea un campo magnético giratorio y se induce el campo magnético constante debido al imán permanente del rotor.Este rotor funciona en sincronismo con la velocidad síncronaTodo el funcionamiento del PMSM depende del espacio de aire entre el estator y el rotor sin carga.

Si la brecha de aire es grande, entonces las pérdidas de viento del motor se reducirán.Los motores síncronos de imán permanente no son motores de arranque automáticoPor lo tanto, es necesario controlar la frecuencia variable del estator electrónicamente.


Estructura del motor IPM (imán permanente interior)

Los motores síncronos de imán permanente, como cualquier motor eléctrico giratorio, consisten en un rotor y un estator.La construcción del motor síncrono del imán permanente es similar al motor síncrono básicoEn este tipo de motor, los imanes permanentes están montados en el rotor y el rotor no tiene ningún enrollamiento de campo.

Los imanes permanentes se utilizan para crear polos de campo. Los imanes permanentes utilizados en el PMSM están compuestos de samario-cobalto y medio, hierro y boro debido a su mayor permeabilidad.El imán permanente más utilizado es el neodimio-boro-hierro debido a su bajo costo y fácil disponibilidad.

SPM frente a la estructura del rotor del motor IPM

Características del motor IPM (imán permanente interior)

Alto par y alta eficiencia
El par elevado y la potencia elevada se obtienen mediante el uso del par de reluctancia además del par magnético.

Operación de ahorro de energía
Consume hasta un 30% menos de energía en comparación con los motores SPM convencionales.

Rotación de alta velocidad
Puede responder a la rotación del motor a alta velocidad controlando los dos tipos de par utilizando el control vectorial.

Seguridad
Dado que el imán permanente está incrustado, se mejora la seguridad mecánica ya que, a diferencia de un SPM, el imán no se desprenderá debido a la fuerza centrífuga.

Características de control de vectores

Mientras que un sistema convencional (sistema de conducción de 120 grados) tiene la corriente impresa en el motor como una onda cuadrada,un control vectorial imprime voltaje que se convierte en una onda senoidal hacia la posición del rotor (ángulo del imán), por lo que se hace posible controlar la corriente del motor.

El motor síncrono magnético permanente tiene las siguientes características:

• No hay chispas, más seguro en entornos explosivos
• Limpios, rápidos y eficientes
• Más compacto, eficiente y ligero que un ACIM
• Diseñados para aplicaciones de servo de alto rendimiento
• Se ejecuta con/sin codificadores de posición
• Bajo ruido acústico y EMI
• Desempeño suave a baja y alta velocidad
• Produce un par óptimo cuando se acopla con el control orientado al campo (FOC)
