Detalles del producto
Lugar de origen: China
Nombre de la marca: ENNENG
Certificación: CE,UL
Número de modelo: PMM
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 500-5000/set
Detalles de empaquetado: embalaje marinero
Tiempo de entrega: 15-120 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 20000 sistemas/año
Nombre: |
Motor del imán permanente de NdFeB de la tierra rara |
Actual: |
CA |
Material: |
Tierra rara NdFeB |
Rango de potencia: |
5.5-3000kw |
Instalación: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Voltaje: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Vivienda: |
Arrabio |
Característica: |
Factor de poder más elevado |
Uso: |
Metalúrgico, de cerámica, de goma, petróleo, materias textiles |
Nombre: |
Motor del imán permanente de NdFeB de la tierra rara |
Actual: |
CA |
Material: |
Tierra rara NdFeB |
Rango de potencia: |
5.5-3000kw |
Instalación: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Voltaje: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Vivienda: |
Arrabio |
Característica: |
Factor de poder más elevado |
Uso: |
Metalúrgico, de cerámica, de goma, petróleo, materias textiles |

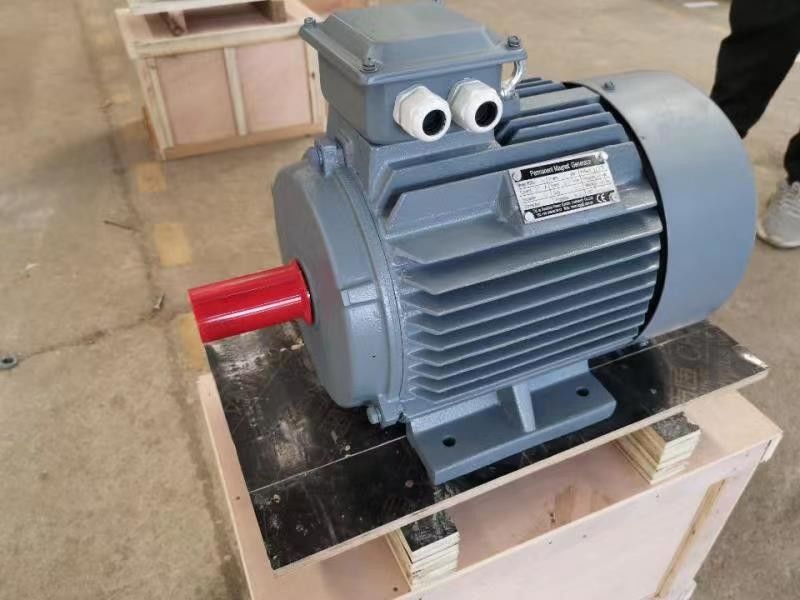

Motor eléctrico modificado para requisitos particulares del imán permanente de 380v 132kw 150kw para el extrusor plástico
¿Cuál es el motor síncrono del imán permanente?
El MOTOR SÍNCRONO del IMÁN PERMANENTE se compone principalmente del estator, del rotor, del chasis, de la cubierta delantero-posterior, de los transportes, del etc. La estructura del estator es básicamente lo mismo que la de motores asincrónicos ordinarios, y la diferencia principal entre el motor síncrono del imán permanente y otras clases de motores es su rotor.
El material del imán permanente con (magnético cargado) magnético preimantada en la superficie o dentro del imán permanente del motor, proporciona el campo magnético necesario del hueco de aire para el motor. Esta estructura del rotor puede reducir con eficacia el volumen del motor, reducir pérdida y mejorar eficacia.
Análisis del principio de las ventajas técnicas del motor del imán permanente
El principio de un motor síncrono del imán permanente es como sigue: En la bobina del estator del motor en la corriente trifásica, después del paso-en corriente, formará un campo magnético de rotación para la bobina del estator del motor. Porque el rotor está instalado con el imán permanente, el polo magnético del imán permanente se fija, según el principio de polos magnéticos de la misma fase que atrae diversa repulsión, la rotación que el campo magnético generado en el estator conducirá el rotor para girar, la velocidad de rotación del rotor es igual a la velocidad del polo giratorio produjo en el estator.
Debido al uso de imanes permanentes de proporcionar campos magnéticos, el proceso del rotor es maduro, confiable, y flexible de tamaño, y la capacidad de diseño puede ser tan pequeña como diez de vatios, hasta megavatios. Al mismo tiempo, aumentando o disminuyendo el número de pares de imanes permanentes del rotor, es más fácil cambiar el número de polos del motor, que hace la gama de velocidad de los motores síncronos del imán permanente más ancha. Con los rotores de varios polos del imán permanente, la velocidad clasificada puede ser tan baja como un solo dígito, que es difícil de alcanzar por los motores asincrónicos ordinarios.
Especialmente en el ambiente de uso de alta potencia de poca velocidad, el motor síncrono del imán permanente se puede conducir directamente por un diseño de varios polos en de poca velocidad, comparado con un motor ordinario más el reductor, las ventajas de un imán permanente que el motor síncrono puede ser destacado.
Trabajo del motor síncrono del imán permanente
El funcionamiento del motor síncrono del imán permanente es muy simple, rápido, y eficaz cuando está comparado a los motores convencionales. El funcionamiento de PMSM depende del campo magnético de rotación del estator y del campo magnético constante del rotor. Los imanes permanentes se utilizan como el rotor para crear flujo magnético constante y para actuar y para cerrarse a la velocidad síncrona. Estos tipos de motores son similares a los motores sin cepillo de DC.
Uniéndose a forman a los grupos del phasor las bobinas del estator el uno con el otro. Estos grupos del phasor se unen a juntos para formar diversas conexiones como una estrella, un delta, y monofásico dobles y. Para reducir voltajes armónicos, las bobinas se deben herir pronto con uno a.
Cuando la fuente trifásica de la CA se da al estator, crea un campo magnético de rotación y el campo magnético constante es inducido debido al imán permanente del rotor. Este rotor actúa en sincronismo con la velocidad síncrona. El funcionamiento entero del PMSM depende del hueco de aire entre el estator y el rotor sin carga.
Si el hueco de aire es grande, después las pérdidas del huelgo del motor serán reducidas. Los polos del campo creados por el imán permanente son salientes. Los motores síncronos del imán permanente uno mismo-no están empezando los motores. Así pues, es necesario controlar la frecuencia variable del estator electrónicamente.
¿Qué usos utilizan los motores de PMSM?
Las industrias que utilizan los motores de PMSM incluyen metalúrgico, de cerámica, de goma, el petróleo, las materias textiles, y muchos otras. Los motores de PMSM se pueden diseñar para actuar a la velocidad síncrona desde una fuente de usos constantes de la impulsión del voltaje y de la frecuencia así como de velocidad variable (VSD). Debido a las densidades de la eficacia alta y del poder y del esfuerzo de torsión, son generalmente una opción superior en altos usos del esfuerzo de torsión tales como mezcladores, amoladoras, bombas, fans, ventiladores, transportadores, y los usos industriales donde los motores de inducción se encuentran tradicionalmente.
Motores síncronos del imán permanente con los imanes internos: Rendimiento energético máximo
El motor síncrono del imán permanente con los imanes internos (IPMSM) es el motor ideal para los usos de la tracción donde el esfuerzo de torsión máximo no ocurre a la velocidad máxima. Este tipo de motor se utiliza en los usos que requieren alta capacidad de la dinámica y de sobrecarga. Y es también la opción perfecta si usted quiere actuar fans o las bombas en la gama IE4 e IE5. Los altos costes de compra se recuperan generalmente con ahorros de la energía durante el tiempo de ejecución, a condición de que usted lo actúa con la impulsión variable correcta de la frecuencia.
Nuestras impulsiones variables motor-montadas de la frecuencia utilizan una estrategia de control integrada basada en MTPA (esfuerzo de torsión máximo por amperio). Esto permite que usted actúe sus motores síncronos del imán permanente con rendimiento energético máximo. La sobrecarga del 200%, el esfuerzo de torsión que comienza excelente, y la gama extendida del control de velocidad también permiten que usted explote completamente el grado del motor. Para la recuperación rápida de costes y de los procesos más eficientes del control.
Motores síncronos del imán permanente con los imanes externos para los usos servos clásicos
Los motores síncronos del imán permanente con los imanes externos (SPMSM) son motores ideales cuando usted necesita altas sobrecargas y la aceleración rápida, por ejemplo en usos servos clásicos. El diseño alargado también da lugar a inercia total baja y puede ser instalado óptimo. Sin embargo, una desventaja del sistema SPMSM que consiste en y de impulsión variable de la frecuencia es los costes asociados a ella, como tecnología costosa del enchufe y los codificadores de alta calidad son de uso frecuente.
Ventajas de los motores de tierras extrañas del imán permanente
Eficacia alta: La curva de la eficacia del motor asincrónico cae generalmente más rápidamente debajo del 60% de la carga clasificada, y la eficacia es muy baja en la carga ligera. La curva de la eficacia del motor del imán permanente de la tierra rara es alta y plana, y está en el área de gran eficacia en el 20%~120% de la carga clasificada.
Factor de poder más elevado: El valor medido del factor de poder del motor síncrono del imán permanente de la tierra rara está cercano al valor límite de 1,0. La curva del factor de poder es tan alta y plana como la curva de la eficacia. El factor de poder es alto. La remuneración de poder reactivo de baja tensión no se requiere y la capacidad de sistema de distribución del poder se utiliza completamente.
La corriente del estator es pequeña: El rotor no tiene ninguna corriente de la excitación, se reduce el poder reactivo, y la corriente del estator se reduce perceptiblemente. Comparado con el motor asincrónico de la misma capacidad, el valor actual del estator se puede reducir por el 30% al 50%. Al mismo tiempo, porque la corriente del estator se reduce grandemente, se reduce la subida de la temperatura del motor, y se amplía la vida de la grasa que lleva y el llevar.
Alto esfuerzo de torsión del hacia fuera-de-paso y tirón-en el esfuerzo de torsión: Los motores síncronos del imán permanente de la tierra rara tienen esfuerzo de torsión más alto del hacia fuera-de-paso y tirón-en el esfuerzo de torsión, que hace el motor tenga capacidad de carga más alta y puede ser tirado suavemente en la sincronización.
Desventajas de los motores de tierras extrañas del imán permanente
Alto coste: Comparado con el motor asincrónico de la misma especificación, el hueco de aire entre el estator y el rotor es más pequeño, y la exactitud de proceso de cada componente es alta; la estructura del rotor es más complicada y el precio del material de acero magnético de la tierra rara es alto; por lo tanto, el coste de fabricación del motor es alto, que es común para los motores asincrónicos cerca de 2 veces.
Impacto grande en el comienzo de los plenos poderes: Al comenzar en la presión completa, la velocidad síncrona se puede dibujar en un mismo breve periodo de tiempo. El choque mecánico es grande. La corriente que comienza es más de 10 veces la corriente clasificada. El impacto en el sistema de abastecimiento del poder es grande, requiriendo una capacidad grande del sistema de abastecimiento del poder.
El acero de tierras extrañas del imán es fácil de desmagnetizar: Cuando el material del imán permanente se sujeta a la vibración, temperatura alta, y sobrecarga actual, su permeabilidad magnética puede disminuir, o el fenómeno de la desmagnetización ocurre, que reduce el funcionamiento del motor del imán permanente.
PMSM Superficie-montado
En esta construcción, el imán se monta en la superficie del rotor. Se adapta para los usos de alta velocidad, pues no es robusto. Proporciona un hueco de aire uniforme porque la permeabilidad del imán permanente y del hueco de aire es lo mismo. Ningún esfuerzo de torsión de la repugnancia, altos funcionamiento dinámico, y conveniente para los dispositivos de alta velocidad como impulsiones de la robótica y de la herramienta.
PMSM enterrado o PMSM interior
En este tipo de construcción, el imán permanente se integra en el rotor tal y como se muestra en de la figura abajo. Es conveniente para los usos de alta velocidad y consigue robusto. El esfuerzo de torsión de la repugnancia es debido al saliency del motor.
