Detalles del producto
Lugar de origen: China
Nombre de la marca: ENNENG
Certificación: CE
Número de modelo: PMG
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: USD 1000-5000/set
Detalles de empaquetado: embalaje marinero
Tiempo de entrega: 15-120 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 20000 sistemas/año
Nombre: |
Generador de imán permanente de la energía eólica |
Objeto type actual: |
CA |
Rango de potencia: |
5-2000kw |
Grado de la protección: |
IP54 IP55 |
Material de enrrollamiento: |
el 100% de cobre |
Uso: |
Turbina de viento, turbina hidráulica |
Llevar marca: |
SKF |
Instalación: |
IMB3 IMB5 IMB35 |
Nombre: |
Generador de imán permanente de la energía eólica |
Objeto type actual: |
CA |
Rango de potencia: |
5-2000kw |
Grado de la protección: |
IP54 IP55 |
Material de enrrollamiento: |
el 100% de cobre |
Uso: |
Turbina de viento, turbina hidráulica |
Llevar marca: |
SKF |
Instalación: |
IMB3 IMB5 IMB35 |
Generador de imán permanente largo de la energía eólica de la energía alternativa de la vida útil
Dibujo del producto
Parámetro técnico
| No. | Parámetro | Unidades | Datos |
| 1 | De potencia de salida clasificado | Kilovatio | 10 |
| 2 | Velocidad clasificada | RPM | 50 |
| 3 | Voltaje de la salida nominal | VAC | 800 |
| 4 | Corriente clasificada | 15 | |
| 5 | frecuencia | Herzios | 10 |
| 6 | Postes | 24 | |
| 7 | Eficacia a la velocidad clasificada | % | 90,2 |
| 8 | Tipo de enrrollamiento | Y | |
| 9 | Resistencia de aislamiento | >20 MΩ | |
| 10 | Aislamiento | Clase de H | |
| 11 | Esfuerzo de torsión clasificado | Nanómetro | 2122 |
| 12 | Esfuerzo de torsión del comienzo | Nanómetro | <40 |
| 13 | Subida de la temperatura | °C | 90 |
| 14 | Temperatura de trabajo máxima | °C | 130 |
| 15 | Diámetro del generador | milímetro | Vea el dibujo |
| 16 | Diámetro del eje | milímetro | Vea el dibujo |
| 17 | Vivienda del material | Arrabio | |
| 18 | Material del eje | Acero | |
| 19 | Peso | Kilogramo | 700 |

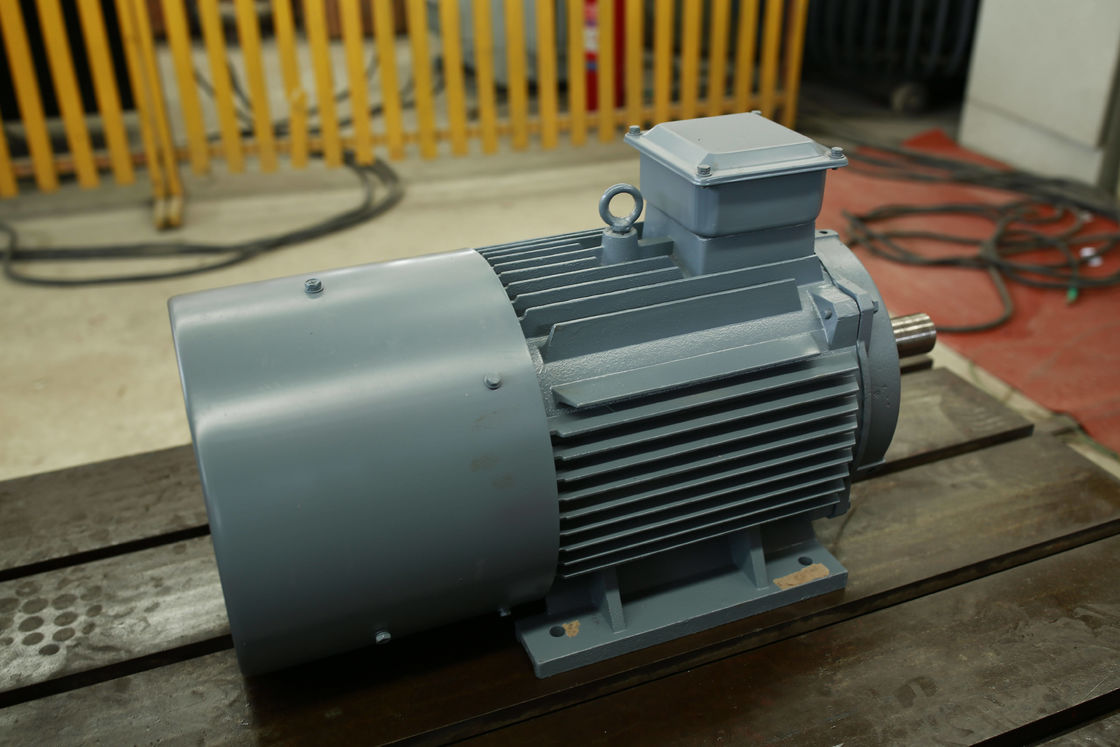

Imágenes detalladas
Un generador de imán permanente (PMG) es un generador eléctrico que utiliza los imanes permanentes para crear un campo magnético. El campo magnético se utiliza para inducir un voltaje en una bobina del alambre que está conectado con el generador. Este voltaje entonces se utiliza para accionar los dispositivos eléctricos o para almacenar energía en baterías.
La estructura
El diseño de un PMG es relativamente simple. Consiste en un rotor, un estator, e imanes permanentes. El rotor es un eje de rotación que contiene los imanes permanentes. El estator es un componente inmóvil que rodea el rotor y contiene las bobinas del alambre. Cuando el rotor hace girar, el campo magnético creado por los cortes de los imanes permanentes a través de las bobinas del alambre en el estator, induciendo un voltaje.
Principio de funcionamiento
El generador de imán permanente utiliza el principio de inducción electromágnetica en ése que el alambre corta la línea del campo magnético para inducir un potencial eléctrico y convierte la energía mecánica del motor en salida de la energía eléctrica. Consiste en dos porciones, el estator, y el rotor. El estator es la armadura que genera la electricidad y el rotor es el polo magnético. El estator se compone de una base de hierro de la armadura, de una bobina, de una base de la máquina, y de una cubierta de extremo trifásicas uniformemente descargadas.
El rotor es generalmente un tipo ocultado del polo, que se compone de la bobina de la excitación, de la base de hierro y del eje, anillo de guardia, anillo de centro, y así sucesivamente.
La bobina de la excitación del rotor se alimenta con DC actual para generar un campo magnético cerca de la distribución sinusoidal (llamó el rotor campo magnético), y su flujo eficaz de la excitación se entrecruza con el bobinado del inducido inmóvil. Cuando el rotor gira, el campo magnético del rotor gira así como él. Cada vez que se hace una revolución, las líneas magnéticas de corte de fuerza cada enrrollamiento de la fase del estator en orden, y un potencial trifásico de la CA se induce en la bobina trifásica del estator.
Cuando el generador del P.M. está corriendo con una carga simétrica, la corriente trifásica de la armadura sintetiza para generar un campo magnético de rotación con velocidad síncrona. Los campos del estator y del rotor obran recíprocamente para generar el esfuerzo de torsión de frenado. La entrada mecánica del esfuerzo de torsión de la turbina supera el esfuerzo de torsión y los trabajos de frenado.
Características
①El generador tiene muchos polos, que mejoran la frecuencia y la eficacia, ahorrando el coste de rectificadores y de inversores.
②Se utiliza el análisis de elemento finito al diseñar el generador, estructura compacta. El esfuerzo de torsión de lanzamiento bajo, soluciona el problema del pequeño inicio del viento, mejorando la utilización de la energía eólica.
③Deje hacia fuera el increaser del engranaje, mejore la confiabilidad y la eficacia del generador, y baje la cantidad de mantenimiento.
④Aislamiento de la clase de H, impregnación de la presión del vacío.
⑤Tenga muchas estructuras tales como eje vertical, eje horizontal, rotor interno, rotor externo, y tipo de la placa.
⑥Los rotores fuertes, el generador podían alcanzar velocidad.
⑦Densidad de energía tamaño pequeño, ligera, alta, conveniente para las situaciones especiales.
⑧Funcione con la eficacia en la gama de velocidad entera, eficacia alta.
⑨Utilice la confiabilidad aceite-contenida de alta velocidad importada de los transportes, sin necesidad de mantenimiento, y alta.
Ventajas del generador de imán permanente
1 estructura simple y alta confiabilidad
El generador de imán permanente elimina la bobina de la excitación, el cepillo de carbono y la estructura del anillo colectando del generador de la excitación, y la máquina entera tiene una estructura simple, que evita fracasos tales como quemadura fácil y la desconexión de la bobina de la excitación del generador de la excitación, del desgaste fácil de los cepillos de carbono y de los anillos colectores, del etc., y de la confiabilidad se mejora grandemente.
2 poder específico tamaño pequeño, ligero, alto
La adopción de la estructura del rotor del imán permanente hace el diseño de la estructura interna del generador muy compacto, y el volumen y el peso se reducen grandemente. La simplificación de la estructura del rotor del imán permanente también reduce el momento de inercia del rotor, aumenta la velocidad práctica, y alcanza un poder específico muy alto (es decir, el ratio de poder al volumen).
Buen funcionamiento de la producción de energía 3 a las velocidades medias y bajas
En el caso del mismo nivel de poder, a la velocidad ociosa, el de potencia de salida del generador de imán permanente es dos veces el del generador de la excitación, es decir, el generador de la excitación del nivel de poder real del generador de imán permanente.
4 puede prolongar perceptiblemente vida de batería y reducir el trabajo de mantenimiento de la batería
La razón principal es que el generador de imán permanente adopta un interruptor-tipo rectificación y el método de la estabilización del voltaje, que tiene exactitud de regla de alto voltaje y un buen efecto de carga. Evita el acortamiento de la vida de batería causado cargando de la sobreintensidad de corriente. El abierto-tipo salida de la rectificación pulsos actuales de las aplicaciones de generador de imán permanente de los pequeños para cargar la batería, y el efecto de carga es mejores con la misma corriente de carga, de tal modo prolongando la vida de servicio de la batería.
Eficacia alta 5
El generador de imán permanente es un producto ahorro de energía. La estructura del rotor del imán permanente elimina el poder de la excitación requerido para generar el campo magnético del rotor y la pérdida mecánica de fricción entre los cepillos de carbono y los anillos colectores, que mejora grandemente la eficacia del generador de imán permanente. La eficacia media de los generadores ordinarios de la excitación es el solamente 45% al 55% en la gama de velocidad entre 1500 RPM y 6000 RPM, mientras que la de los generadores de imán permanente puede ser tan alta como el 75% al 80%.
6 usando un regulador de voltaje de uno mismo-inicio
Ninguna necesidad de la fuente de alimentación externa de la excitación. El generador genera electricidad mientras haga girar. Cuando se daña la batería, el sistema de carga del coche puede todavía trabajar normalmente mientras el motor esté corriendo.
7 especialmente conveniente para trabajar en ambientes duros húmedos o polvorientos
8 ninguna interferencia de radio
El generador de imán permanente no tiene ningún cepillo de carbono y estructura del anillo del ninguno-resbalón, que elimina la interferencia de radio causada por la fricción entre el cepillo de carbono y el anillo colectando; también reduce el requisito del generador para la temperatura ambiente.
