Hogar > productos > Generador de imanes permanentes > generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica

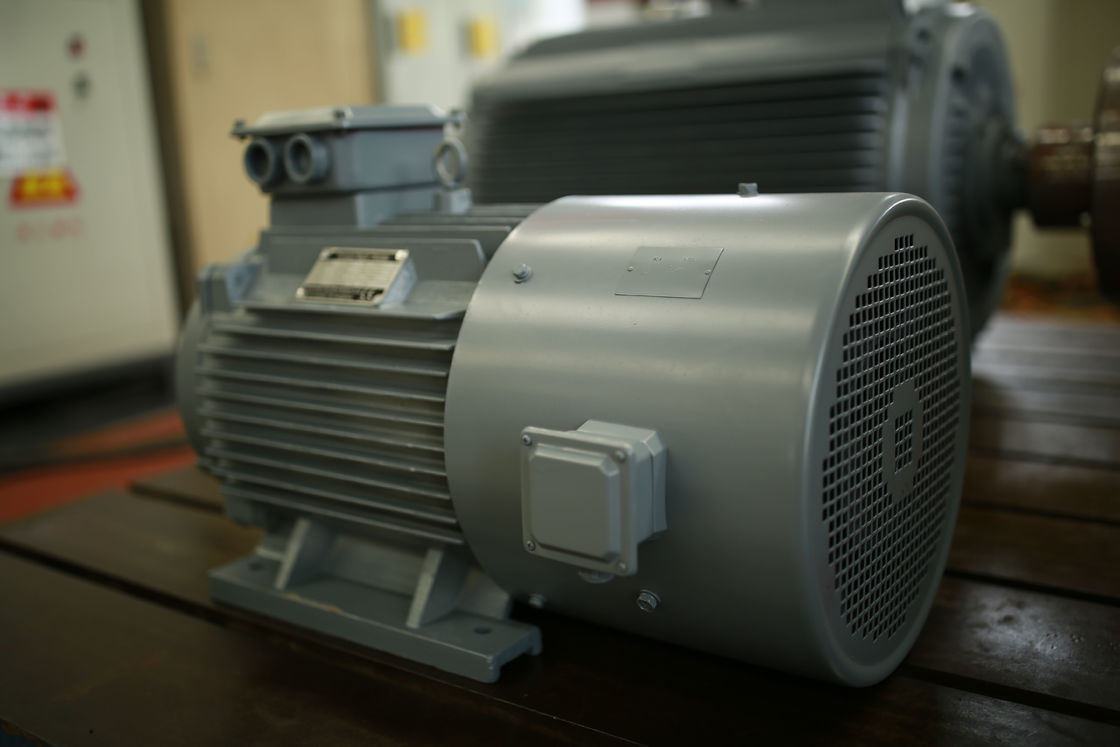

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica

Detalles del producto

Lugar de origen: China

Nombre de la marca: ENNENG

Certificación: CE

Número de modelo: PMG

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: USD 1000-5000/set

Detalles de empaquetado: embalaje marinero

Tiempo de entrega: 15-120 días

Condiciones de pago: L/C, T/T

Capacidad de la fuente: 20000 sistemas/año

Consiga el mejor precio
Resaltar:

generador de imán permanente 230V

,

Generador de imanes permanentes PMG

,

Motor-generador del PMG

Nombre:
Generador de imán permanente para la turbina hidráulica
Objeto type actual:
CA
Rango de potencia:
5-2000kw
Grado de la protección:
IP54 IP55
Material de enrrollamiento:
el 100% de cobre
Uso:
Turbina de viento, turbina hidráulica
Instalación:
IMB3 IMB5 IMB35
Voltaje:
230V
Nombre:
Generador de imán permanente para la turbina hidráulica
Objeto type actual:
CA
Rango de potencia:
5-2000kw
Grado de la protección:
IP54 IP55
Material de enrrollamiento:
el 100% de cobre
Uso:
Turbina de viento, turbina hidráulica
Instalación:
IMB3 IMB5 IMB35
Voltaje:
230V
generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica



Dibujo del producto

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica 0



Parámetro técnico

No. Parámetro Unidades Datos
1 De potencia de salida clasificado Kilovatio 15
2 Velocidad clasificada RPM 250
3 Voltaje de la salida nominal VAC 230
4 Corriente clasificada 37,6
5 frecuencia Herzios 50
6 Eficacia a la velocidad clasificada   >93,7%
7 Tipo de enrrollamiento   Y
8 Resistencia de aislamiento   20 MQ
9 Aislamiento clase H
10 Esfuerzo de torsión clasificado Nanómetro 650
11 Esfuerzo de torsión del comienzo Nanómetro <13>
12 Subida de la temperatura °C 90
13 Temperatura de trabajo máxima °C 130
14 Diámetro del generador milímetro Refiera a dibujo
15 Diámetro del eje milímetro Refiera a dibujo
16 Vivienda del material   Arrabio
17 Material del eje   Acero de carbono
18 Ng del oso i   SKF
19 Peso Kilogramo 230
20 Curso de la vida del diseño Año 15




Imágenes detalladas

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica 1

¿Cuál es el generador de imán permanente?

Un generador de imán permanente (PMG) es un generador eléctrico que utiliza los imanes permanentes para crear un campo magnético. El campo magnético se utiliza para inducir un voltaje en una bobina del alambre que está conectado con el generador. Este voltaje entonces se utiliza para accionar los dispositivos eléctricos o para almacenar energía en baterías.



La estructura



El diseño de un PMG es relativamente simple. Consiste en un rotor, un estator, e imanes permanentes. El rotor es un eje de rotación que contiene los imanes permanentes. El estator es un componente inmóvil que rodea el rotor y contiene las bobinas del alambre. Cuando el rotor hace girar, el campo magnético creado por los cortes de los imanes permanentes a través de las bobinas del alambre en el estator, induciendo un voltaje.

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica 2



Principio de funcionamiento



El generador de imán permanente utiliza el principio de inducción electromágnetica en ése que el alambre corta la línea del campo magnético para inducir un potencial eléctrico y convierte la energía mecánica del motor en salida de la energía eléctrica. Consiste en dos porciones, el estator, y el rotor. El estator es la armadura que genera la electricidad y el rotor es el polo magnético. El estator se compone de una base de hierro de la armadura, de una bobina, de una base de la máquina, y de una cubierta de extremo trifásicas uniformemente descargadas.

El rotor es generalmente un tipo ocultado del polo, que se compone de la bobina de la excitación, de la base de hierro y del eje, anillo de guardia, anillo de centro, y así sucesivamente.

La bobina de la excitación del rotor se alimenta con DC actual para generar un campo magnético cerca de la distribución sinusoidal (llamó el rotor campo magnético), y su flujo eficaz de la excitación se entrecruza con el bobinado del inducido inmóvil. Cuando el rotor gira, el campo magnético del rotor gira así como él. Cada vez que se hace una revolución, las líneas magnéticas de corte de fuerza cada enrrollamiento de la fase del estator en orden, y un potencial trifásico de la CA se induce en la bobina trifásica del estator.

Cuando el generador del P.M. está corriendo con una carga simétrica, la corriente trifásica de la armadura sintetiza para generar un campo magnético de rotación con velocidad síncrona. Los campos del estator y del rotor obran recíprocamente para generar el esfuerzo de torsión de frenado. La entrada mecánica del esfuerzo de torsión de la turbina supera el esfuerzo de torsión y los trabajos de frenado.

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica 3



Características

El generador tiene muchos polos, que mejoran la frecuencia y la eficacia, ahorrando el coste de rectificadores y de inversores.

②Se utiliza el análisis de elemento finito al diseñar el generador, estructura compacta. El esfuerzo de torsión de lanzamiento bajo, soluciona el problema del pequeño inicio del viento, mejorando la utilización de la energía eólica.

③Deje hacia fuera el increaser del engranaje, mejore la confiabilidad y la eficacia del generador, y baje la cantidad de mantenimiento.

④Aislamiento de la clase de H, impregnación de la presión del vacío.

⑤Tenga muchas estructuras tales como eje vertical, eje horizontal, rotor interno, rotor externo, y tipo de la placa.

⑥Los rotores fuertes, el generador podían alcanzar velocidad.

⑦Densidad de energía tamaño pequeño, ligera, alta, conveniente para las situaciones especiales.

⑧Funcione con la eficacia en la gama de velocidad entera, eficacia alta.

⑨Utilice la confiabilidad aceite-contenida de alta velocidad importada de los transportes, sin necesidad de mantenimiento, y alta.

⑩Los parámetros como voltaje, velocidad, y poder pueden ser modificados para requisitos particulares. La forma puede ser cambiada. El eje de la tira, la extensión biaxial, y el reborde pueden ser utilizados.

Uso

PMGs se utiliza en una variedad de usos, incluyendo las turbinas de viento, las presas hidroeléctricas, y los convertidores de la energía de onda. Son particularmente útiles en situaciones donde está difícil o imposible conectar con una red eléctrica, tal como ubicaciones remotas o instalaciones costeras.

Ventajas



Una de las ventajas de PMGs es que no requieren una fuente de la alimentación externa generar electricidad. Esto los hace ideales para los usos fuera de la red donde está necesaria una fuente fiable de electricidad. Además, PMGs es relativamente de bajo mantenimiento comparado a otros tipos de generadores, pues no requieren los cepillos u otros componentes que se usan en un cierto plazo.

Otra gran cosa sobre los generadores de imán permanente es que usted no necesita pasar mucho tiempo y dinero en trabajo de mantenimiento. ¡Apenas instálela y espere allí esperando que haga el dinero para usted!



generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica 4

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica 5

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica 6

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica 7

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica 8

generador de imán permanente de 15kw 250rpm 230V PMG para la turbina hidráulica 9
