Detalles del producto
Lugar de origen: China
Nombre de la marca: ENNENG
Certificación: CE
Número de modelo: PMG
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: USD 1000-5000/set
Detalles de empaquetado: embalaje marinero
Tiempo de entrega: 15-120 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 20000 sistemas/año
Nombre: |
Generador de turbina de viento del imán permanente |
Objeto type actual: |
CA |
Rango de potencia: |
5-2000kw |
Llevar marca: |
SKF |
Material de enrrollamiento: |
el 100% de cobre |
Uso: |
Turbina de viento, turbina hidráulica |
Grado de la protección: |
IP54 IP55 |
Instalación: |
IMB3 IMB5 IMB35 |
Nombre: |
Generador de turbina de viento del imán permanente |
Objeto type actual: |
CA |
Rango de potencia: |
5-2000kw |
Llevar marca: |
SKF |
Material de enrrollamiento: |
el 100% de cobre |
Uso: |
Turbina de viento, turbina hidráulica |
Grado de la protección: |
IP54 IP55 |
Instalación: |
IMB3 IMB5 IMB35 |
Generador de imán permanente radial de la energía eólica de la En-rejilla del flujo de la CA
Dibujo del producto
Parámetro técnico
| No. | Parámetro | Unidades | Datos |
| 1 | De potencia de salida clasificado | Kilovatio | 5 |
| 2 | Velocidad clasificada | RPM | 500 |
| 3 | Voltaje de la salida nominal | DVC | 500 |
| 4 | Corriente clasificada | 10 | |
| 5 | Eficacia a la velocidad clasificada | el >91.2% | |
| 6 | Tipo de enrrollamiento | Y | |
| 7 | Resistencia de aislamiento | 20 MΩ | |
| 8 | Aislamiento | Clase de H | |
| 9 | Esfuerzo de torsión clasificado | Nanómetro | 106 |
| 10 | Esfuerzo de torsión del comienzo | Nanómetro | <2 |
| 11 | Subida de la temperatura | °C | 90 |
| 12 | Diámetro del generador | milímetro | Vea el dibujo |
| 13 | Diámetro del eje | milímetro | Vea el dibujo |
| 14 | Vivienda del material | Arrabio | |
| 15 | Material del eje | Acero | |
| 16 | Transporte | SKF | |
| 17 | Peso | Kilogramo | 70 |

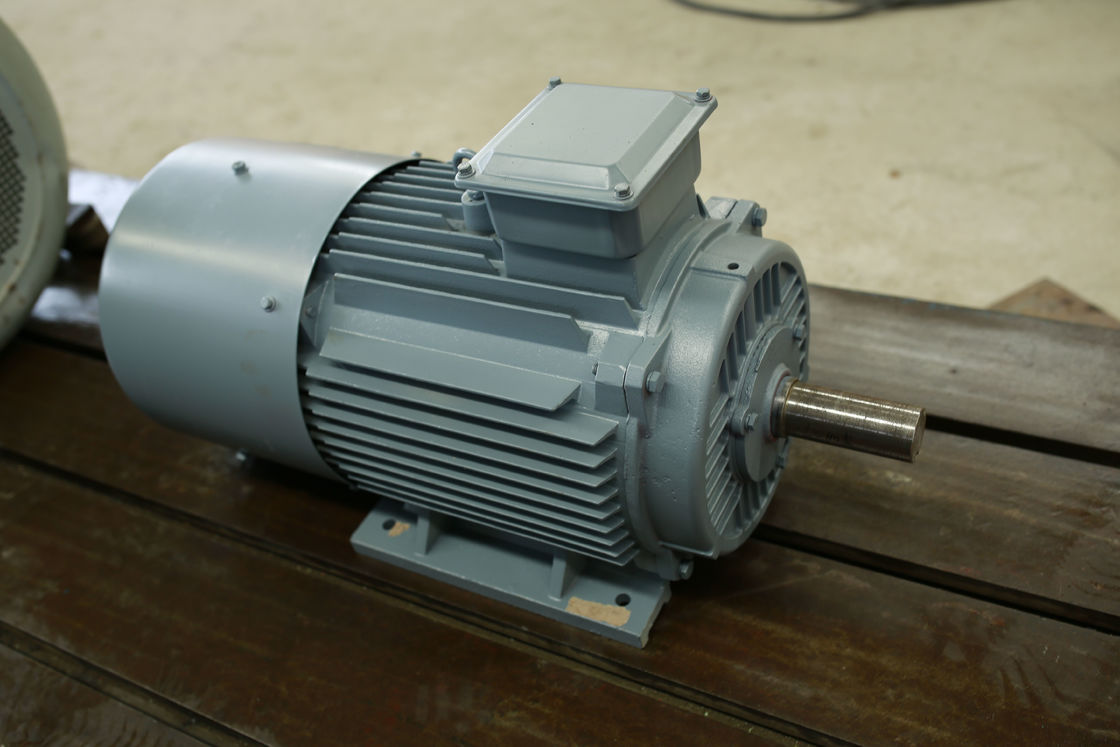

Imágenes detalladas
Un generador de imán permanente (PMG) es un generador eléctrico que utiliza los imanes permanentes para crear un campo magnético. El campo magnético se utiliza para inducir un voltaje en una bobina del alambre que está conectado con el generador. Este voltaje entonces se utiliza para accionar los dispositivos eléctricos o para almacenar energía en baterías.
La estructura
El diseño de un PMG es relativamente simple. Consiste en un rotor, un estator, e imanes permanentes. El rotor es un eje de rotación que contiene los imanes permanentes. El estator es un componente inmóvil que rodea el rotor y contiene las bobinas del alambre. Cuando el rotor hace girar, el campo magnético creado por los cortes de los imanes permanentes a través de las bobinas del alambre en el estator, induciendo un voltaje.
Principio de funcionamiento
El generador de imán permanente utiliza el principio de inducción electromágnetica en ése que el alambre corta la línea del campo magnético para inducir un potencial eléctrico y convierte la energía mecánica del motor en salida de la energía eléctrica. Consiste en dos porciones, el estator, y el rotor. El estator es la armadura que genera la electricidad y el rotor es el polo magnético. El estator se compone de una base de hierro de la armadura, de una bobina, de una base de la máquina, y de una cubierta de extremo trifásicas uniformemente descargadas.
El rotor es generalmente un tipo ocultado del polo, que se compone de la bobina de la excitación, de la base de hierro y del eje, anillo de guardia, anillo de centro, y así sucesivamente.
La bobina de la excitación del rotor se alimenta con DC actual para generar un campo magnético cerca de la distribución sinusoidal (llamó el rotor campo magnético), y su flujo eficaz de la excitación se entrecruza con el bobinado del inducido inmóvil. Cuando el rotor gira, el campo magnético del rotor gira así como él. Cada vez que se hace una revolución, las líneas magnéticas de corte de fuerza cada enrrollamiento de la fase del estator en orden, y un potencial trifásico de la CA se induce en la bobina trifásica del estator.
Cuando el generador del P.M. está corriendo con una carga simétrica, la corriente trifásica de la armadura sintetiza para generar un campo magnético de rotación con velocidad síncrona. Los campos del estator y del rotor obran recíprocamente para generar el esfuerzo de torsión de frenado. La entrada mecánica del esfuerzo de torsión de la turbina supera el esfuerzo de torsión y los trabajos de frenado.
Características
①El generador tiene muchos polos, que mejoran la frecuencia y la eficacia, ahorrando el coste de rectificadores y de inversores.
②Se utiliza el análisis de elemento finito al diseñar el generador, estructura compacta. El esfuerzo de torsión de lanzamiento bajo, soluciona el problema del pequeño inicio del viento, mejorando la utilización de la energía eólica.
③Deje hacia fuera el increaser del engranaje, mejore la confiabilidad y la eficacia del generador, y baje la cantidad de mantenimiento.
④Aislamiento de la clase de H, impregnación de la presión del vacío.
⑤Tenga muchas estructuras tales como eje vertical, eje horizontal, rotor interno, rotor externo, y tipo de la placa.
⑥Los rotores fuertes, el generador podían alcanzar velocidad.
⑦Densidad de energía tamaño pequeño, ligera, alta, conveniente para las situaciones especiales.
⑧Funcione con la eficacia en la gama de velocidad entera, eficacia alta.
⑨Utilice la confiabilidad aceite-contenida de alta velocidad importada de los transportes, sin necesidad de mantenimiento, y alta.
Una de las ventajas de PMGs es que no requieren una fuente de la alimentación externa generar electricidad. Esto los hace ideales para los usos fuera de la red donde está necesaria una fuente fiable de electricidad. Además, PMGs es relativamente de bajo mantenimiento comparado a otros tipos de generadores, pues no requieren los cepillos u otros componentes que se usan en un cierto plazo.
Otra gran cosa sobre los generadores de imán permanente es que usted no necesita pasar mucho tiempo y dinero en trabajo de mantenimiento. ¡Apenas instálela y espere allí esperando que haga el dinero para usted!
La diferencia entre el electroimán y el imán permanente
A diferencia de los electroimanes, los imanes permanentes no requieren ninguna fuente de la alimentación externa. La diferencia principal entre el uso de electroimanes y los imanes permanentes en turbinas de viento es que los electroimanes requieren los anillos colectores accionar los electroimanes, mientras que no lo hacen los imanes permanentes. Asimismo, las cajas de cambios requieren el mantenimiento en curso, que añade perceptiblemente a los costes.
La función de la caja de cambios es convertir el de poca velocidad del eje de la turbina a la velocidad más alta requerida por el generador de la inducción para generar electricidad, pero la caja de cambios causa la fricción y reduce funcionamiento. Por ejemplo, usando los imanes del neodimio en vez de los electroimanes, podemos aumentar la eficacia de turbinas, reducir eficacia y reducir costes de mantenimiento.
Hoy, los ingenieros han desarrollado generadores electromágneticos más sofisticados que funcionan con el viento capturado por las turbinas de viento para generar la electricidad para el consumo local en hogares, escuelas, hospitales, establecimientos comerciales y más.
