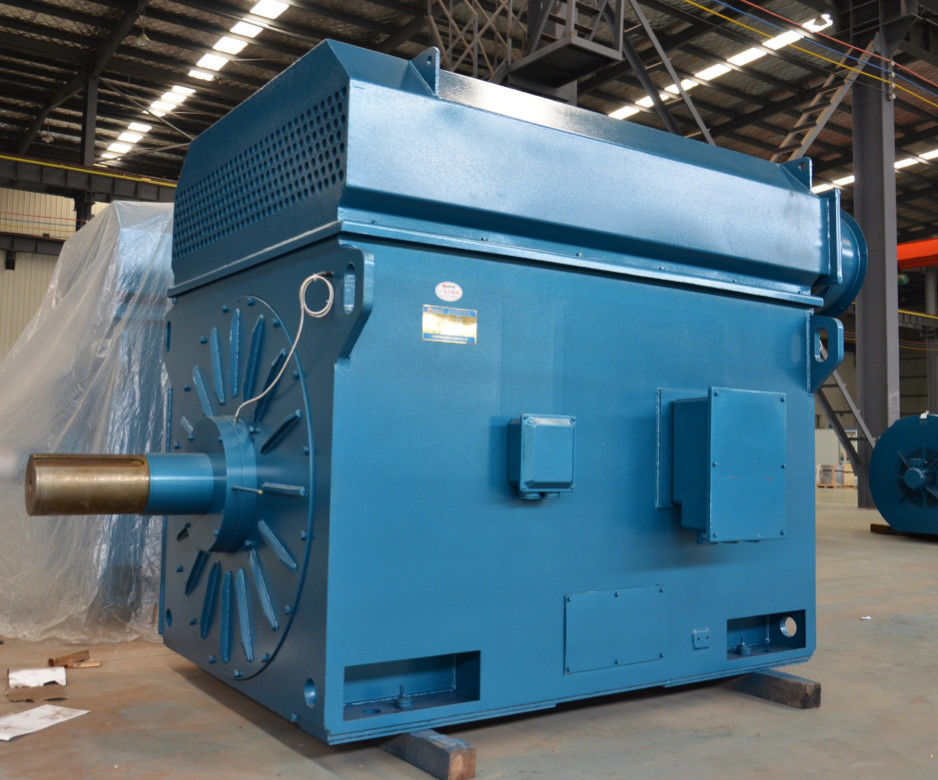

Motor azul PMSM del imán permanente de la impulsión directa a prueba de explosiones



Motores síncronos del imán permanente con los imanes internos: Rendimiento energético máximo
El motor síncrono del imán permanente con los imanes internos (IPMSM) es el motor ideal para los usos de la tracción donde el esfuerzo de torsión máximo no ocurre a la velocidad máxima. Este tipo de motor se utiliza en los usos que requieren alta capacidad de la dinámica y de sobrecarga. Y es también la opción perfecta si usted quiere actuar fans o las bombas en la gama IE4 e IE5. Los altos costes de compra se recuperan generalmente con ahorros de la energía durante el tiempo de ejecución, a condición de que usted lo actúa con la impulsión variable correcta de la frecuencia.

Nuestras impulsiones variables motor-montadas de la frecuencia utilizan una estrategia de control integrada basada en MTPA (esfuerzo de torsión máximo por amperio). Esto permite que usted actúe sus motores síncronos del imán permanente con rendimiento energético máximo. La sobrecarga del 200%, el esfuerzo de torsión que comienza excelente y la gama extendida del control de velocidad también permiten que usted explote completamente el grado del motor. Para una recuperación rápida de costes y de los procesos más eficientes del control.

Motores síncronos del imán permanente con los imanes externos para los usos servos clásicos
Los motores síncronos del imán permanente con los imanes externos (SPMSM) son motores ideales cuando usted necesita altas sobrecargas y la aceleración rápida, por ejemplo en usos servos clásicos. El diseño alargado también da lugar a inercia total baja y puede ser instalado óptimo. Sin embargo, una desventaja del sistema SPMSM que consiste en y de impulsión variable de la frecuencia es los costes asociados a ella, como tecnología costosa del enchufe y los codificadores de alta calidad son de uso frecuente.


¿Cómo mejorar la eficacia del motor?

Para mejorar la eficacia del motor, la esencia es reducir la pérdida del motor. La pérdida del motor se divide en pérdida mecánica y pérdida electromágnetica. Por ejemplo, para un motor asincrónico de la CA, los pasos actuales a través del estator y bobinas del rotor, que producirán la pérdida de cobre y la pérdida del conductor, mientras que el campo magnético en el hierro. Hará corrientes de Foucault causar pérdida de histéresis, los altos armónicos del campo magnético del aire generarán pérdidas perdidas en la carga, y habrá pérdidas del desgaste durante la rotación de transportes y de fans.

Para reducir la pérdida del rotor, usted puede reducir la resistencia de la bobina del rotor, utilizar un relativamente de alambre espeso con resistencia baja, o aumente la superficie transversal de la ranura del rotor. Por supuesto, el material es muy importante. La producción condicional de rotores de cobre reducirá pérdidas por el cerca de 15%. Los motores asincrónicos actuales son rotores básicamente de aluminio, así que la eficacia no es tan alta.

Semejantemente, hay pérdida de cobre en el estator, que puede aumentar la cara de la ranura del estator, aumentar el ratio completo de la ranura de la ranura del estator, y acorta la longitud del final de la bobina del estator. Si un imán permanente se utiliza para substituir la bobina del estator, no hay necesidad de pasar actual. Por supuesto, la eficacia puede ser mejorada obviamente, que es la razón fundamental por la que el motor síncrono es más eficiente que el motor asincrónico.

Para la pérdida del hierro del motor, las hojas de acero del silicio de alta calidad se pueden utilizar para reducir la pérdida de la histéresis, o la longitud de la base de hierro se puede alargar, que puede reducir la densidad de flujo magnético, y puede también aumentar la capa aislador. Además, el proceso del tratamiento térmico es también crítico.

El funcionamiento de la ventilación del motor es más importante. Cuando la temperatura es alta, la pérdida por supuesto será grande. La estructura de enfriamiento correspondiente o la cámara de enfriamiento adicional se puede utilizar para reducir pérdida de fricción.

Los armónicos de alto nivel producirán pérdidas perdidas en la bobina y la base de hierro, que pueden mejorar la bobina del estator y reducir la generación de armónicos de alto nivel. El tratamiento del aislamiento se puede también realizar en la superficie de la ranura del rotor, y el fango magnético de la ranura se puede utilizar para reducir el efecto magnético de la ranura.
