Detalles del producto
Lugar de origen: China
Nombre de la marca: ENNENG
Certificación: CE,UL
Número de modelo: PMM
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 500-5000/set
Detalles de empaquetado: embalaje marinero
Tiempo de entrega: 15-120 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 20000 sistemas/año
Nombre: |
Motor de enfriamiento natural del imán del neodimio de la velocidad variable ninguna caja de engrana |
Actual: |
CA |
Material: |
Tierra rara NdFeB |
Rango de potencia: |
5.5-3000kw |
Voltaje: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Postes: |
2,4,6,8,10 |
Grado de la protección: |
IP54 IP68 IP65 |
A prueba de explosiones: |
Sí |
Modelo: |
PMM |
Instalación: |
IMB3 IMB5 IMB35 |
Nombre: |
Motor de enfriamiento natural del imán del neodimio de la velocidad variable ninguna caja de engrana |
Actual: |
CA |
Material: |
Tierra rara NdFeB |
Rango de potencia: |
5.5-3000kw |
Voltaje: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Postes: |
2,4,6,8,10 |
Grado de la protección: |
IP54 IP68 IP65 |
A prueba de explosiones: |
Sí |
Modelo: |
PMM |
Instalación: |
IMB3 IMB5 IMB35 |

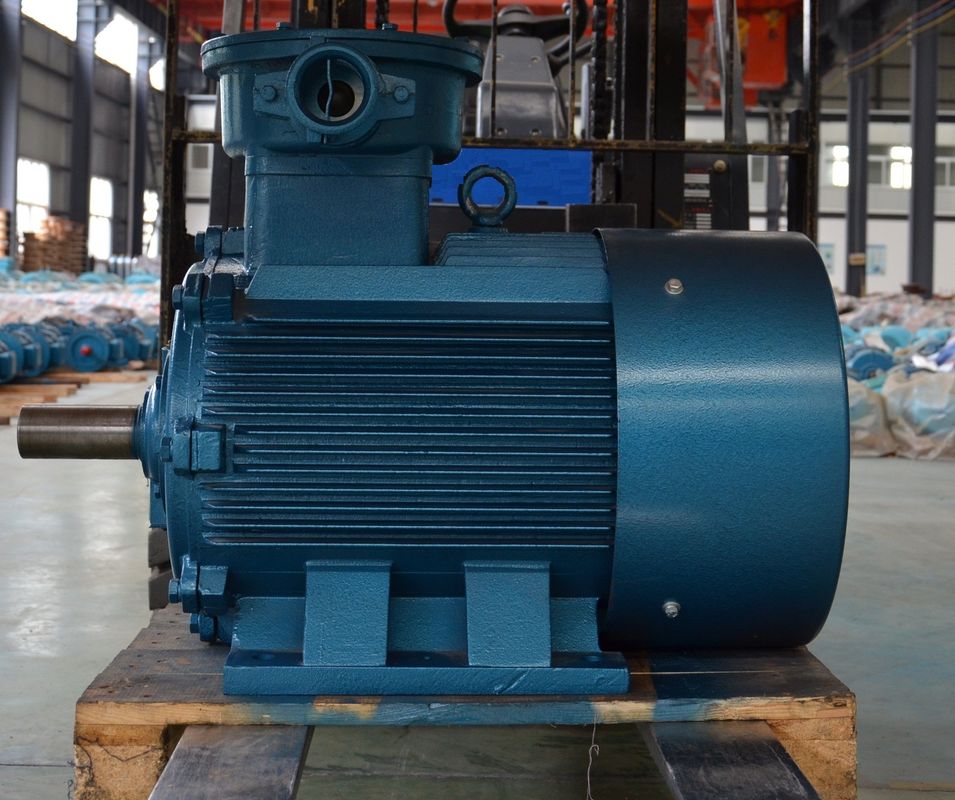

Motor de enfriamiento natural del imán del neodimio de la velocidad variable ninguna caja de engranajes
¿Cuál es el motor síncrono del imán permanente?
El MOTOR SÍNCRONO del IMÁN PERMANENTE se compone principalmente del estator, del rotor, del chasis, de la cubierta delantero-posterior, de los transportes, del etc. La estructura del estator es básicamente lo mismo que la de motores asincrónicos ordinarios, y la diferencia principal entre el motor síncrono del imán permanente y otras clases de motores es su rotor.
El material del imán permanente con (magnético cargado) magnético preimantada en la superficie o dentro del imán permanente del motor, proporciona el campo magnético necesario del hueco de aire para el motor. Esta estructura del rotor puede reducir con eficacia el volumen del motor, reducir pérdida y mejorar eficacia.
Análisis del principio de las ventajas técnicas del motor del imán permanente
El principio de un motor síncrono del imán permanente es como sigue: En la bobina del estator del motor en la corriente trifásica, después del paso-en corriente, formará un campo magnético de rotación para la bobina del estator del motor. Porque el rotor está instalado con el imán permanente, el polo magnético del imán permanente se fija, según el principio de polos magnéticos de la misma fase que atrae diversa repulsión, la rotación que el campo magnético generado en el estator conducirá el rotor para girar, la velocidad de rotación del rotor es igual a la velocidad del polo giratorio produjo en el estator.
Debido al uso de imanes permanentes de proporcionar campos magnéticos, el proceso del rotor es maduro, confiable, y flexible de tamaño, y la capacidad de diseño puede ser tan pequeña como diez de vatios, hasta megavatios. Al mismo tiempo, aumentando o disminuyendo el número de pares de imanes permanentes del rotor, es más fácil cambiar el número de polos del motor, que hace la gama de velocidad de los motores síncronos del imán permanente más ancha. Con los rotores de varios polos del imán permanente, la velocidad clasificada puede ser tan baja como un solo dígito, que es difícil de alcanzar por los motores asincrónicos ordinarios.
Especialmente en el ambiente de uso de alta potencia de poca velocidad, el motor síncrono del imán permanente se puede conducir directamente por un diseño de varios polos en de poca velocidad, comparado con un motor ordinario más el reductor, las ventajas de un imán permanente que el motor síncrono puede ser destacado.
Diferencias entre el motor del imán permanente y el motor asincrónico:
01. Estructura del rotor
Motor asincrónico: El rotor consiste en una base de hierro y los rotores de una bobina, principalmente de la ardilla-jaula y de la alambre-herida. Un rotor de la ardilla-jaula se echa con las barras de aluminio. El campo magnético de la barra de aluminio que corta el estator conduce el rotor.
Motor de PMSM: Los imanes permanentes se integran en los polos magnéticos del rotor, y son conducidos para girar por el campo magnético de rotación generado en el estator según el principio de polos magnéticos de la misma fase que atrae diversas repulsiones.
02. Eficacia
Motores asincrónicos: Necesite absorber actual de la excitación de la rejilla, dando por resultado una determinada cantidad de pérdida de energía, de corriente reactiva del motor, y de factor de energía baja.
Motor de PMSM: El campo magnético es proporcionado por los imanes permanentes, el rotor no necesita la corriente de excitación, y se mejora la eficacia del motor.
03. Volumen y peso
El uso de los materiales de alto rendimiento del imán permanente hace el hueco de aire el campo magnético de los motores síncronos del imán permanente más grande que el de motores asincrónicos. El tamaño y el peso se reducen comparado a los motores asincrónicos. Será uno o dos motores que asincrónicos de los tamaños de marco más bajo.
04. Motor que comienza la corriente
Motor asincrónico: Es comenzado directamente por electricidad de la frecuencia del poder, y la corriente que comienza es grande, que puede alcanzar 5 a 7 veces la corriente clasificada, que tiene un gran impacto en la red eléctrica en un instante. La corriente que comienza grande hace la caída de voltaje de la resistencia de la salida de la bobina del estator aumentar, y el esfuerzo de torsión que comienza es el pequeño comenzar tan resistente no puede ser alcanzado. Incluso si se utiliza el inversor, puede comenzar solamente dentro de la gama de la corriente de salida nominal.
Motor de PMSM: Es conducido por un regulador dedicado, que carece los requisitos de la salida nominal del reductor. La corriente que comienza real es pequeña, la corriente se aumenta gradualmente según la carga, y el esfuerzo de torsión que comienza es grande.
05. Factor de poder
Los motores asincrónicos tienen un factor de energía baja, ellos deben absorber una gran cantidad de corriente reactiva de la red eléctrica, la corriente que comienza grande de motores asincrónicos causará un impacto a corto plazo en la red eléctrica, y el uso a largo plazo causará cierto daño al equipo y a los transformadores de la red eléctrica. Es necesario añadir unidades de la remuneración de poder y realizar la remuneración de poder reactivo para asegurar la calidad de la red eléctrica y para aumentar el coste de uso del equipo.
No hay corriente inducida en el rotor del motor síncrono del imán permanente, y el factor de poder del motor es alto, que mejora el factor de calidad de la red eléctrica y elimina la necesidad de instalar un compensador.
06. Mantenimiento
La estructura asincrónica del motor + del reductor generará la vibración, el calor, el alto porcentaje de averías, el consumo grande del lubricante, y el alto coste de mantenimiento manual; causará ciertas pérdidas del tiempo muerto.
El motor síncrono trifásico del imán permanente conduce el equipo directamente. Porque se elimina el reductor, la velocidad de la salida del motor es baja, el ruido mecánico es bajo, la vibración mecánica es pequeña, y el porcentaje de averías es bajo. El sistema de impulsión entero es casi sin necesidad de mantenimiento.
El motor síncrono trifásico del imán permanente conduce el equipo directamente. Porque se elimina el reductor, la velocidad de la salida del motor es baja, el ruido mecánico es bajo, la vibración mecánica es pequeña, y el porcentaje de averías es bajo. El sistema de impulsión entero es casi sin necesidad de mantenimiento.
Las características y las ventajas de los motores del imán permanente:
El motor de la fuente de excitación se puede dividir en dos categorías: motor del imán permanente, y motor eléctrico de la excitación. Un motor del imán permanente es un motor eléctrico que produce un campo magnético de la excitación de un imán permanente. Los motores asincrónicos trifásicos más ampliamente utilizados de la industria y del uso civil, tal como serie de las Y-series, de la serie Y2-Series, YE2-Series, YX3, de la serie YB, de la serie YB2, etc. toda pertenecen a los motores eléctricos de la excitación. Los productos del motor de ENNENG son motores síncronos ultra-eficientes del imán permanente.
Comparado con los motores eléctricos tradicionales de la excitación, los motores del imán permanente, especialmente motores del imán permanente de la tierra rara, tienen las ventajas de la estructura simple, operación confiable, pérdida tamaño pequeño, ligera, pequeña y eficacia alta, y forma y tamaño flexibles y diversos del motor. El uso es extremadamente ancho, cubriendo casi todas las áreas de la defensa aeroespacial, nacional, de la producción industrial y agrícola, y de la vida de cada día.
La tendencia de desarrollo de los motores del imán permanente de la tierra rara:
Los motores del imán permanente de la tierra rara se están convirtiendo hacia el esfuerzo de torsión del poder más elevado (de alta velocidad, alto), la altas función y miniaturización, y están ampliando constantemente nuevos variedades del motor y campos del uso, y las perspectivas del uso son muy optimistas. Para cubrir las necesidades, el proceso del diseño y de fabricación de la tierra rara que los motores del imán permanente todavía necesitan ser innovados continuamente, la estructura electromágnetica será más complejo, la estructura del cálculo será más exacta, y el proceso de fabricación será más avanzado y aplicable.
Uso del motor del imán permanente de la tierra rara:
Debido a la superioridad de los motores del imán permanente de la tierra rara, sus usos están llegando a ser cada vez más extensos. Las áreas de aplicación principal son como sigue:
Foco en la eficacia alta y el ahorro de la energía de los motores del imán permanente de la tierra rara. Los objetos applicationes principales son consumidores del poder grande, tales como motores síncronos del imán permanente de la tierra rara para las industrias de la materia textil y de la fibra química, motores síncronos del imán permanente de la tierra rara para la diversa maquinaria de la explotación minera y del transporte usada en campos petrolíferos y minas de carbón, y motores síncronos del imán permanente de la tierra rara para conducir las diversas bombas y fans.
¿Porqué elija los motores de CA del imán permanente?
Los motores de la CA del imán permanente (PMAC) ofrecen varias ventajas sobre otros tipos de motores, incluyendo:
Eficacia alta: Los motores de PMAC son muy eficiente debido a la ausencia de pérdidas del cobre del rotor y reducida el enrollar de pérdidas. Pueden alcanzar eficacias del hasta 97%, dando por resultado ahorros de la energía significativos.
Densidad de poder más elevado: Los motores de PMAC tienen una densidad de mayor potencia comparada a otros tipos del motor, que los medios ellos pueden producir más poder por la unidad de tamaño y de peso. Esto los hace ideales para los usos donde está limitado el espacio.
Alta densidad del esfuerzo de torsión: Los motores de PMAC tienen una alta densidad del esfuerzo de torsión, que los medios ellos pueden producir más esfuerzo de torsión por la unidad de tamaño y de peso. Esto los hace ideales para los usos donde se requiere el alto esfuerzo de torsión.
Mantenimiento reducido: Puesto que los motores de PMAC no tienen ningún cepillo, requieren menos mantenimiento y tienen una vida útil más larga que otros tipos del motor.
Control mejorado: Los motores de PMAC tienen mejor control de la velocidad y del esfuerzo de torsión comparado a otros tipos del motor, haciéndolos ideales para los usos donde se requiere el control exacto.
Respetuoso del medio ambiente: Los motores de PMAC son más respetuosos del medio ambiente que otros tipos del motor puesto que utilizan los metales de tierra rara, que son más fáciles reciclar y producir menos basura comparada a otros tipos del motor.
Total, las ventajas de los motores de PMAC tomarles una elección excelente para una amplia gama de usos, incluyendo los vehículos eléctricos, la maquinaria industrial, y los sistemas de energía renovable.
Uso:
Los motores síncronos del imán permanente se pueden combinar con los convertidores de frecuencia para formar el mejor sistema de control steppless de anillo abierto de la velocidad, que ha sido ampliamente utilizado para el equipo de transmisión del control de velocidad en fibra petroquímica, química, materia textil, maquinaria, electrónica, vidrio, caucho, el empaquetado, la impresión, la fabricación de papel, la impresión y el teñido, metalurgia y otras industrias.
