Detalles del producto
Lugar de origen: China.
Nombre de la marca: ENNENG
Certificación: CE
Número de modelo: PMG
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: USD 1000-5000/set
Detalles de empaquetado: Embalaje apto para la navegación
Tiempo de entrega: 15-120 días
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 20000 sistemas/año
Nombre: |
Fabricante de alternadores de magnetos permanentes de baja eficiencia y bajo ruido de 400 V |
Objeto type actual: |
El aire acondicionado |
Rango de potencia: |
5-2000kw |
Grado de protección: |
IP54 IP55 |
Llevar marca: |
Las empresas de la Unión |
Método de enfriamiento: |
Natural refrescado |
Clase de aislamiento: |
H. |
Eficiencia: |
93% |
Válvula de tensión: |
400V |
El material: |
NdFeB de tierras raras |
Nombre: |
Fabricante de alternadores de magnetos permanentes de baja eficiencia y bajo ruido de 400 V |
Objeto type actual: |
El aire acondicionado |
Rango de potencia: |
5-2000kw |
Grado de protección: |
IP54 IP55 |
Llevar marca: |
Las empresas de la Unión |
Método de enfriamiento: |
Natural refrescado |
Clase de aislamiento: |
H. |
Eficiencia: |
93% |
Válvula de tensión: |
400V |
El material: |
NdFeB de tierras raras |

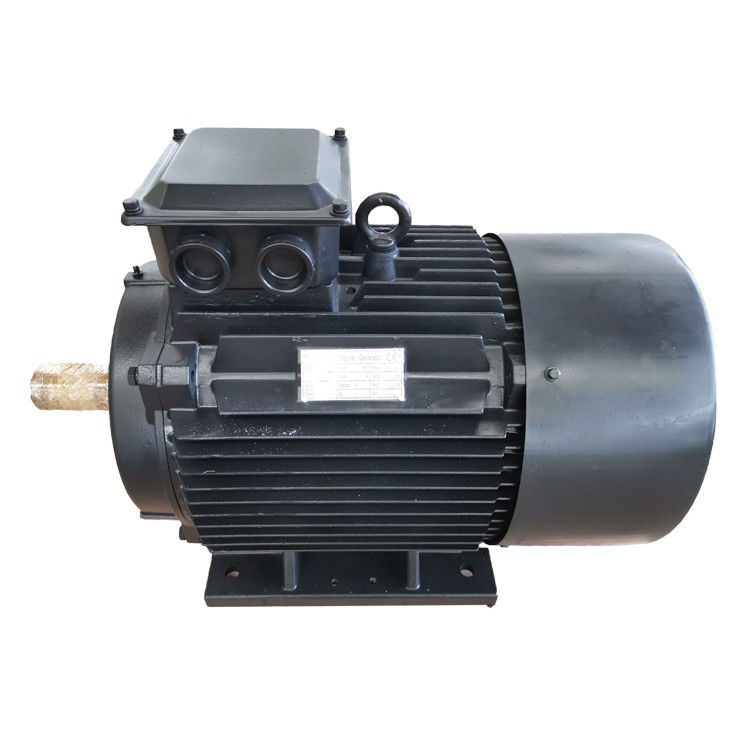

Fabricante de alternadores de magnetos permanentes de baja eficiencia y bajo ruido de 400 V
Dibujo del producto
Parámetro técnico
| - No, no es así. | Parámetro | Unidades | Datos obtenidos |
| 1 | Potencia de salida nominal | KW | 250 |
| 2 | Velocidad nominal | RPM y velocidad | 600 |
| 3 | Voltado de salida nominal | VAC | 400 |
| 4 | Corriente nominal | A. No | 375 |
| 5 | Frecuencia nominal | HZ | 50 |
| 6 | Polos | 10 | |
| 7 | Eficiencia a velocidad nominal | > 95,9% | |
| 8 | Tipo de enrollamiento | Y | |
| 9 | El aislamiento | Clase H | |
| 10 | Torque nominal | Nm | 4150 |
| 11 | Torque de arranque | Nm | < 80 años |
| 12 | Aumento de la temperatura | °C | 90 |
| 13 | Temperatura máxima de trabajo | °C | 130 |
| 14 | Diámetro del generador | En el caso de los | Ver el dibujo |
| 15 | Diámetro del eje | En el caso de los | Ver el dibujo |
| 16 | Materiales para la vivienda | Fusión de hierro | |
| 17 | Material del eje | Acero | |
| 18 | Cuadrantes | Las empresas de la Unión | |
| 19 | Peso | En kilos | 1800 |
Imágenes detalladas
El generador de imanes permanentes es un dispositivo que convierte la energía mecánica en energía eléctrica.Los generadores de imanes permanentes se utilizan principalmente en aplicaciones industriales como turbinas y motores para producir energía eléctrica comercial, el alternador de imanes permanentes es una fuente alternativa de energía y tiene múltiples beneficios que lo convierten en un gran dispositivo para una variedad de aplicaciones residenciales, comerciales e industriales.
La estructura
El generador de imanes permanentes está compuesto principalmente por un rotor, una tapa de extremo y un estator.La mayor diferencia entre la estructura del rotor y el alternador es que hay de alta calidad de acuerdo con la posición del imán permanente en el rotor, el generador de imanes permanentes se divide generalmente en una estructura de rotor de superficie y una estructura de rotor incorporada.
Principio de trabajo
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputEstá compuesto por dos partes, el estator y el rotor. El estator es la armadura que genera la electricidad y el rotor es el polo magnético.con un enrollamiento trifásico de descarga uniforme, base de la máquina, y la cubierta final.
El rotor es generalmente de tipo polo oculto, que está compuesto por bobinado de excitación, núcleo y eje de hierro, anillo de protección, anillo central, etc.
La bobina de excitación del rotor se alimenta con corriente continua para generar un campo magnético cercano a la distribución sinusoidal (llamado campo magnético del rotor),y su flujo de excitación efectiva se cruza con el enrollamiento de la armadura estacionariaCuando el rotor gira, el campo magnético del rotor gira junto con él.y se induce un potencial CA de tres fases en el enrollamiento del estator de tres fases.
Cuando el generador PM está funcionando con una carga simétrica, la corriente de la armadura de tres fases se sintetiza para generar un campo magnético giratorio con velocidad síncrona.El estator y los campos del rotor interactúan para generar el par de frenadoEl par mecánico de entrada de la turbina supera el par de frenado y funciona.
Características
1 El generador tiene muchos polos, lo que mejora la frecuencia y la eficiencia, ahorrando el costo de los rectificadores e inversores.
2 Análisis de elementos finitos se utiliza al diseñar el generador, estructura compacta.
3 Dejar fuera el aumentador de velocidad, mejorar la fiabilidad y eficiencia del generador y reducir la cantidad de mantenimiento.
4 aislamiento de clase H, impregnación a presión de vacío.
5 Tiene muchas estructuras tales como eje vertical, eje horizontal, rotor interno, rotor externo y tipo de placa.
6 Rotores fuertes, el generador podría alcanzar una alta velocidad.
7 Tamaño pequeño, peso ligero, alta densidad de energía, adecuado para situaciones especiales.
8 Eficiencia de funcionamiento en todo el rango de velocidades, alta eficiencia.
9 Utilice rodamientos importados de alta velocidad con aceite, sin mantenimiento y de alta fiabilidad.
Una visión para el futuro de los generadores de imanes permanentes
El avance continuo y la adopción generalizada de generadores de imanes permanentes, impulsados por sus beneficios únicos y su potencial transformador,tendrá un impacto significativo en el futuro de la generación de energía.
A medida que el enfoque mundial en la sostenibilidad crece, los generadores de imanes permanentes desempeñarán un papel clave en la configuración de la trayectoria de los sistemas de energía renovable.y sostenibilidad ambiental, los generadores de imanes permanentes están estrechamente alineados para reducir la huella de carbono y la transición a soluciones de energía verde.Esta alineación pone de relieve el impacto significativo que pueden tener los generadores de imanes permanentes en la aceleración del cambio hacia prácticas sostenibles de generación de energía.
Las innovaciones en materiales magnéticos, sistemas de control,Se espera que los enfoques de diseño mejoren aún más el rendimiento y la aplicabilidad de los generadores de imanes permanentes en una amplia gama de industrias.Es probable que progresen los esfuerzos de investigación en curso dirigidos a optimizar las configuraciones magnéticas, mejorar las propiedades de los materiales y mejorar las técnicas de fabricación.proseguir la redefinición de los criterios de referencia para la conversión de energía y la eficiencia de la generación de energía.
The seamless integration of permanent magnet generators with emerging technologies such as green power generation signals a megatrend to utilize the versatility of permanent magnet generators to address contemporary energy challengesEsta tendencia es un buen augurio para un futuro en el que los generadores de imanes permanentes serán clave para permitir redes de generación de energía más limpias, eficientes y cada vez más descentralizadas.
Los generadores de imanes permanentes están evolucionando, y serán un faro de esperanza que conducirá el panorama energético global hacia un futuro más sostenible y resistente.Aprovechar y seguir desarrollando el potencial de los generadores de imanes permanentes es un paso crítico hacia la realización de un modelo de generación de energía más ecológico y eficiente.
El futuro del generador de imanes permanentes
Basándose en las tendencias actuales y los avances tecnológicos, el futuro de los generadores de imanes permanentes parece prometedor.incluida la generación eólica e hidroeléctrica, debido a su alta eficiencia, bajo mantenimiento y fiabilidad.
Una de las ventajas significativas de los generadores de imanes permanentes es su capacidad para generar energía a bajas velocidades, lo que los hace ideales para su uso en áreas de viento bajo y aplicaciones a pequeña escala.También tienen un diseño más compacto, lo que reduce el peso total y el tamaño del generador, facilitando su instalación y transporte.
Con la creciente demanda de fuentes de energía renovables, es probable que los generadores de imanes permanentes desempeñen un papel importante en el futuro de la producción de energía.Se espera que estos generadores sean más eficientes., rentables y versátiles, por lo que son adecuados para una gama más amplia de aplicaciones.
En general, el futuro de los generadores de imanes permanentes parece brillante y es probable que sigan siendo una opción popular para la producción de energía renovable.
