Detalles del producto
Lugar de origen: China.
Nombre de la marca: ENNENG
Certificación: CE
Número de modelo: PMG
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: USD 1000-5000/set
Detalles de empaquetado: Embalaje apto para el mar
Tiempo de entrega: 15-120 días
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 20000 sistemas/año
Nombre: |
5-2000kw Tierra rara NdFeB Alternador de imán permanente China Fábrica |
Objeto type actual: |
El aire acondicionado |
Rango de potencia: |
5-2000kw |
Grado de protección: |
IP54 IP55 |
Llevar marca: |
Las empresas de la Unión |
Método de enfriamiento: |
Natural refrescado |
Clase de aislamiento: |
H. |
Eficiencia: |
93% |
Válvula de tensión: |
400V |
El material: |
NdFeB de tierras raras |
Nombre: |
5-2000kw Tierra rara NdFeB Alternador de imán permanente China Fábrica |
Objeto type actual: |
El aire acondicionado |
Rango de potencia: |
5-2000kw |
Grado de protección: |
IP54 IP55 |
Llevar marca: |
Las empresas de la Unión |
Método de enfriamiento: |
Natural refrescado |
Clase de aislamiento: |
H. |
Eficiencia: |
93% |
Válvula de tensión: |
400V |
El material: |
NdFeB de tierras raras |

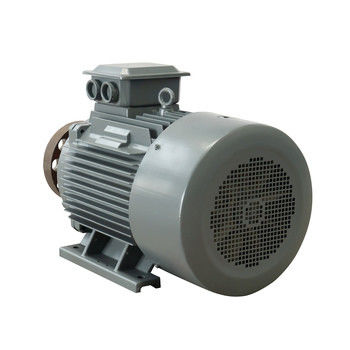

5-2000kw Tierra rara NdFeB Alternador de imán permanente China Fábrica
Dibujo del producto
Parámetro técnico
| - No, no es así. | Parámetro | Unidades | Datos obtenidos |
| 1 | Potencia de salida nominal | KW | 250 |
| 2 | Velocidad nominal | RPM y velocidad | 600 |
| 3 | Voltado de salida nominal | VAC | 400 |
| 4 | Corriente nominal | A. No | 375 |
| 5 | Frecuencia nominal | HZ | 50 |
| 6 | Polos | 10 | |
| 7 | Eficiencia a velocidad nominal | > 95,9% | |
| 8 | Tipo de enrollamiento | Y | |
| 9 | El aislamiento | Clase H | |
| 10 | Torque nominal | Nm | 4150 |
| 11 | Torque de arranque | Nm | < 80 años |
| 12 | Aumento de la temperatura | °C | 90 |
| 13 | Temperatura máxima de trabajo | °C | 130 |
| 14 | Diámetro del generador | En el caso de los | Ver el dibujo |
| 15 | Diámetro del eje | En el caso de los | Ver el dibujo |
| 16 | Materiales para la vivienda | Fusión de hierro | |
| 17 | Material del eje | Acero | |
| 18 | Cuadrantes | Las empresas de la Unión | |
| 19 | Peso | En kilos | 1800 |
Imágenes detalladas
Los generadores de imanes permanentes son dispositivos que convierten movimientos mecánicos en electricidad utilizando sus propios campos magnéticos.Es un tipo de motor eléctrico que utiliza imanes permanentes en lugar de devanados en su campoEstos dispositivos se usan comúnmente en turbinas eólicas, turbinas de vapor, turbinas de gas y motores para generar energía eléctrica. Consisten en dos componentes principales:un rotor con imanes poderosos y un estator con bobinas de cobreEl rotor está hecho de imanes permanentes, y puede generar campos magnéticos.El estator está compuesto por bobinas giratoriasUna vez recibido el poder magnético, el estator genera electricidad en consecuencia. de esta manera el movimiento de los rotores se transforma en energía eléctrica.Cuanto más corrientes eléctricas obtenemos.
La estructura
El generador de imanes permanentes está compuesto principalmente por un rotor, una tapa de extremo y un estator.La mayor diferencia entre la estructura del rotor y el alternador es que hay de alta calidad de acuerdo con la posición del imán permanente en el rotor, el generador de imanes permanentes se divide generalmente en una estructura de rotor de superficie y una estructura de rotor incorporada.
Principio de trabajo
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputEstá compuesto por dos partes, el estator y el rotor. El estator es la armadura que genera la electricidad y el rotor es el polo magnético.con un enrollamiento trifásico de descarga uniforme, base de la máquina, y la cubierta final.
El rotor es generalmente de tipo polo oculto, que está compuesto por bobinado de excitación, núcleo y eje de hierro, anillo de protección, anillo central, etc.
La bobina de excitación del rotor se alimenta con corriente continua para generar un campo magnético cercano a la distribución sinusoidal (llamado campo magnético del rotor),y su flujo de excitación efectiva se cruza con el enrollamiento de la armadura estacionariaCuando el rotor gira, el campo magnético del rotor gira junto con él.y se induce un potencial CA de tres fases en el enrollamiento del estator de tres fases.
Cuando el generador PM está funcionando con una carga simétrica, la corriente de la armadura de tres fases se sintetiza para generar un campo magnético giratorio con velocidad síncrona.El estator y los campos del rotor interactúan para generar el par de frenadoEl par mecánico de entrada de la turbina supera el par de frenado y funciona.
Características
1 El generador tiene muchos polos, lo que mejora la frecuencia y la eficiencia, ahorrando el costo de los rectificadores e inversores.
2 Análisis de elementos finitos se utiliza al diseñar el generador, estructura compacta.
3 Dejar fuera el aumentador de velocidad, mejorar la fiabilidad y eficiencia del generador y reducir la cantidad de mantenimiento.
4 aislamiento de clase H, impregnación a presión de vacío.
5 Tiene muchas estructuras tales como eje vertical, eje horizontal, rotor interno, rotor externo y tipo de placa.
6 Rotores fuertes, el generador podría alcanzar una alta velocidad.
7 Tamaño pequeño, peso ligero, alta densidad de energía, adecuado para situaciones especiales.
8 Eficiencia de funcionamiento en todo el rango de velocidades, alta eficiencia.
9 Utilice rodamientos importados de alta velocidad con aceite, sin mantenimiento y de alta fiabilidad.
Al ajustar la potencia y velocidad del generador a la de la turbina eólica, el sistema eléctrico se vuelve más eficiente.
2Los generadores de velocidad variable proporcionan una solución para la industria hidroeléctrica.
El aumento de la eficiencia de la tecnología de velocidad variable podría hacer que muchos más sitios hidroeléctricos pequeños fueran económicamente viables para desarrollar.
El futuro del generador de imanes permanentes
Basándose en las tendencias actuales y los avances tecnológicos, el futuro de los generadores de imanes permanentes parece prometedor.incluida la generación eólica e hidroeléctrica, debido a su alta eficiencia, bajo mantenimiento y fiabilidad.
Una de las ventajas significativas de los generadores de imanes permanentes es su capacidad para generar energía a bajas velocidades, lo que los hace ideales para su uso en áreas de viento bajo y aplicaciones a pequeña escala.También tienen un diseño más compacto, lo que reduce el peso total y el tamaño del generador, facilitando su instalación y transporte.
Con la creciente demanda de fuentes de energía renovables, es probable que los generadores de imanes permanentes desempeñen un papel importante en el futuro de la producción de energía.Se espera que estos generadores sean más eficientes., rentables y versátiles, por lo que son adecuados para una gama más amplia de aplicaciones.
En general, el futuro de los generadores de imanes permanentes parece brillante y es probable que sigan siendo una opción popular para la producción de energía renovable.
