Generador de turbina de poca velocidad de viento del alternador del imán permanente 300rpm

Precio de poca velocidad de alto rendimiento del alternador del imán permanente del control de vector

Dibujo del producto

Parámetro técnico

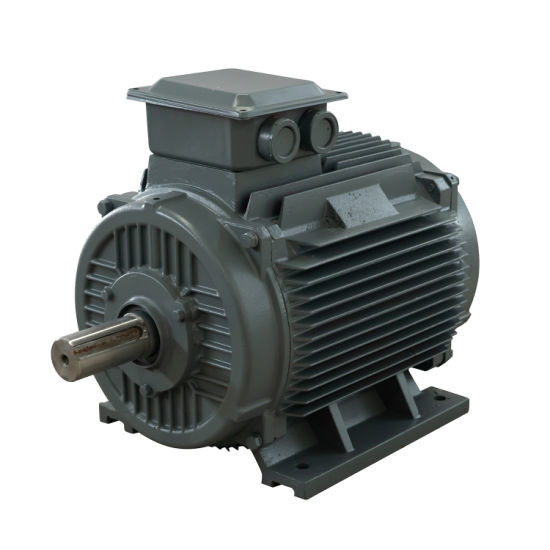

Imágenes detalladas

Generador síncrono radial del imán permanente del flujo (PMSG)
El generador síncrono del imán permanente es un dispositivo que transforma energía mecánica en la energía eléctrica entregada por el motor del generador.

También se conoce como alternador, él se llama un generador síncrono porque su velocidad de rotación es igual a la velocidad giratoria del campo en el estator del generador llamó velocidad síncrona.

En un generador síncrono del imán permanente, no hay necesidad de anillos colectores y de cepillos de carbono, que hace la máquina menos costosa, y de ligero, y el mantenimiento del generador también disminuye.

La estructura

El generador de imán permanente se compone principalmente de un rotor, de una cubierta de extremo, y de un estator. La estructura del estator es muy similar a la de un alternador ordinario. La diferencia más grande entre la estructura del rotor y el alternador es que hay de alta calidad según la posición del imán permanente respecto al rotor, el generador de imán permanente se divide generalmente en una estructura superficial del rotor y una estructura incorporada del rotor.

Principio de funcionamiento

El generador de imán permanente utiliza el principio de inducción electromágnetica en ése que el alambre corta la línea del campo magnético para inducir un potencial eléctrico y convierte la energía mecánica del motor en salida de la energía eléctrica. Consiste en dos porciones, el estator, y el rotor. El estator es la armadura que genera la electricidad y el rotor es el polo magnético. El estator se compone de una base de hierro de la armadura, de una bobina, de una base de la máquina, y de una cubierta de extremo trifásicas uniformemente descargadas.

El rotor es generalmente un tipo ocultado del polo, que se compone de la bobina de la excitación, de la base de hierro y del eje, anillo de guardia, anillo de centro, y así sucesivamente.

La bobina de la excitación del rotor se alimenta con DC actual para generar un campo magnético cerca de la distribución sinusoidal (llamó el rotor campo magnético), y su flujo eficaz de la excitación se entrecruza con el bobinado del inducido inmóvil. Cuando el rotor gira, el campo magnético del rotor gira así como él. Cada vez que se hace una revolución, las líneas magnéticas de corte de fuerza cada enrrollamiento de la fase del estator en orden, y un potencial trifásico de la CA se induce en la bobina trifásica del estator.

Cuando el generador del P.M. está corriendo con una carga simétrica, la corriente trifásica de la armadura sintetiza para generar un campo magnético de rotación con velocidad síncrona. Los campos del estator y del rotor obran recíprocamente para generar el esfuerzo de torsión de frenado. La entrada mecánica del esfuerzo de torsión de la turbina supera el esfuerzo de torsión y los trabajos de frenado.

Características

①El generador tiene muchos polos, que mejoran la frecuencia y la eficacia, ahorrando el coste de rectificadores y de inversores.

②Se utiliza el análisis de elemento finito al diseñar el generador, estructura compacta. El esfuerzo de torsión de lanzamiento bajo, soluciona el problema del pequeño inicio del viento, mejorando la utilización de la energía eólica.

③Deje hacia fuera el increaser del engranaje, mejore la confiabilidad y la eficacia del generador, y baje la cantidad de mantenimiento.

④Aislamiento de la clase de H, impregnación de la presión del vacío.

⑤Tenga muchas estructuras tales como eje vertical, eje horizontal, rotor interno, rotor externo, y tipo de la placa.

⑥Los rotores fuertes, el generador podían alcanzar velocidad.

⑦Densidad de energía tamaño pequeño, ligera, alta, conveniente para las situaciones especiales.

⑧Funcione con la eficacia en la gama de velocidad entera, eficacia alta.

⑨Utilice la confiabilidad aceite-contenida de alta velocidad importada de los transportes, sin necesidad de mantenimiento, y alta.

2. Los generadores variables de la velocidad proporcionan una solución para la industria hidráulica.

La eficacia creciente de la tecnología variable de la velocidad podía hacer muchos más pequeños sitios hidráulicos económicamente posibles convertirse.

El motor Co., Ltd de Qingdao ENNENG es un proveedor global que se centra en los generadores de imán permanente y las soluciones ahorros de energía. Proporcionamos 5KW modificado para requisitos particulares a los generadores de imán permanente 2MW convenientes para las turbinas de viento, las turbinas hidráulicas, y otros sistemas de energía renovable. Con flexibilidad fuerte y capacidades competitivas, podemos ayudar a clientes a modificar la nueva solución total del sistema para requisitos particulares de energía. El equipo de ENNENG ha entregado muchos generadores a la industria en Europa, América, África, y otros países y está trabajando en muchos diversos proyectos, a todas las velocidades (de velocidad estándar a la impulsión directa). Estamos viviendo nuestra promesa al planeta ofreciendo solamente productos con las ventajas ambientales y actuando con una huella del cero-carbono.
