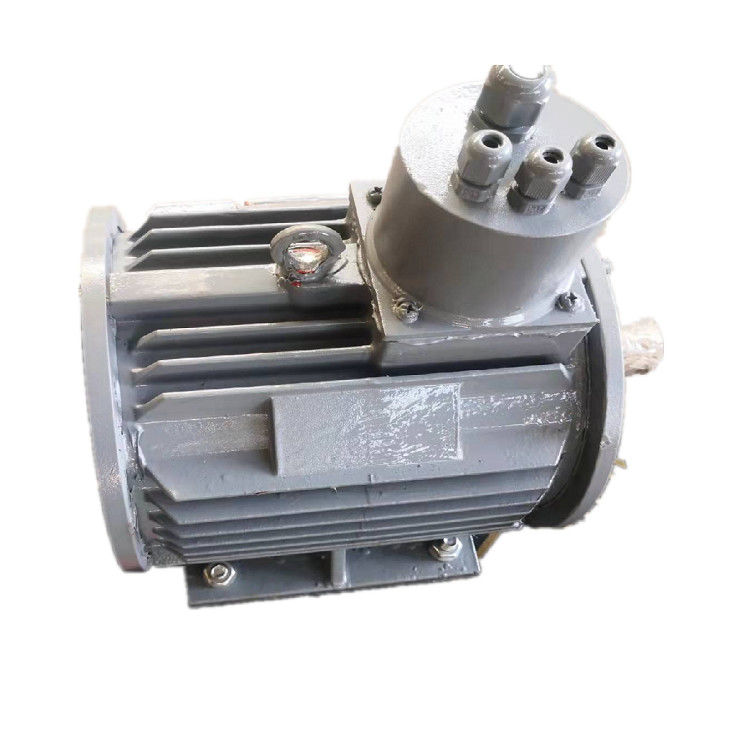

Alternador libre 1000kw 500rpm IP54 IP55 IP68 del imán permanente del combustible

alternador libre del generador de imán permanente del combustible de 1000kw 500rpm 400v 50hz

Dibujo del producto

Parámetro técnico

Imágenes detalladas

¿Cuál es el generador de imán permanente?

Un generador de imán permanente es una máquina eléctrica que genera corriente eléctrica de la energía mecánica de un eje de rotación. El generador consiste en un rotor, que contiene los imanes permanentes, y un estator, que contiene las bobinas. Cuando se gira el rotor, el campo magnético de los imanes permanentes induce una corriente eléctrica en las bobinas del estator, que entonces se transfiere a la carga. El generador no requiere una fuente de la alimentación externa crear el campo magnético, pues los imanes permanentes proporcionan una fuente continua de energía magnética. Los generadores de imán permanente son de uso general en usos de la energía renovable, tales como turbinas de viento y plantas hidroeléctricas, pues son muy eficientes y confiables.

La estructura

El generador de imán permanente se compone principalmente de un rotor, de una cubierta de extremo, y de un estator. La estructura del estator es muy similar a la de un alternador ordinario. La diferencia más grande entre la estructura del rotor y el alternador es que hay de alta calidad según la posición del imán permanente respecto al rotor, el generador de imán permanente se divide generalmente en una estructura superficial del rotor y una estructura incorporada del rotor.

Principio de funcionamiento

El generador de imán permanente utiliza el principio de inducción electromágnetica en ése que el alambre corta la línea del campo magnético para inducir un potencial eléctrico y convierte la energía mecánica del motor en salida de la energía eléctrica. Consiste en dos porciones, el estator, y el rotor. El estator es la armadura que genera la electricidad y el rotor es el polo magnético. El estator se compone de una base de hierro de la armadura, de una bobina, de una base de la máquina, y de una cubierta de extremo trifásicas uniformemente descargadas.

El rotor es generalmente un tipo ocultado del polo, que se compone de la bobina de la excitación, de la base de hierro y del eje, anillo de guardia, anillo de centro, y así sucesivamente.

La bobina de la excitación del rotor se alimenta con DC actual para generar un campo magnético cerca de la distribución sinusoidal (llamó el rotor campo magnético), y su flujo eficaz de la excitación se entrecruza con el bobinado del inducido inmóvil. Cuando el rotor gira, el campo magnético del rotor gira así como él. Cada vez que se hace una revolución, las líneas magnéticas de corte de fuerza cada enrrollamiento de la fase del estator en orden, y un potencial trifásico de la CA se induce en la bobina trifásica del estator.

Cuando el generador del P.M. está corriendo con una carga simétrica, la corriente trifásica de la armadura sintetiza para generar un campo magnético de rotación con velocidad síncrona. Los campos del estator y del rotor obran recíprocamente para generar el esfuerzo de torsión de frenado. La entrada mecánica del esfuerzo de torsión de la turbina supera el esfuerzo de torsión y los trabajos de frenado.

Características

①El generador tiene muchos polos, que mejoran la frecuencia y la eficacia, ahorrando el coste de rectificadores y de inversores.

②Se utiliza el análisis de elemento finito al diseñar el generador, estructura compacta. El esfuerzo de torsión de lanzamiento bajo, soluciona el problema del pequeño inicio del viento, mejorando la utilización de la energía eólica.

③Deje hacia fuera el increaser del engranaje, mejore la confiabilidad y la eficacia del generador, y baje la cantidad de mantenimiento.

④Aislamiento de la clase de H, impregnación de la presión del vacío.

⑤Tenga muchas estructuras tales como eje vertical, eje horizontal, rotor interno, rotor externo, y tipo de la placa.

⑥Los rotores fuertes, el generador podían alcanzar velocidad.

⑦Densidad de energía tamaño pequeño, ligera, alta, conveniente para las situaciones especiales.

⑧Funcione con la eficacia en la gama de velocidad entera, eficacia alta.

⑨Utilice la confiabilidad aceite-contenida de alta velocidad importada de los transportes, sin necesidad de mantenimiento, y alta.

2. Los generadores variables de la velocidad proporcionan una solución para la industria hidráulica.

La eficacia creciente de la tecnología variable de la velocidad podía hacer muchos más pequeños sitios hidráulicos económicamente posibles convertirse.

Voltaje sin carga

Voltaje a carga plena

Curva de poder

Curva del esfuerzo de torsión

Ventajas:

1. Eficacia alta: PMGs es muy eficiente y puede convertir el hasta 90% de la energía mecánica en energía eléctrica. Esto significa que requieren menos entrada del combustible o de energía producir la misma cantidad de electricidad como otros tipos de generadores.

2. Mantenimiento bajo: PMGs tiene menos piezas móviles que los generadores tradicionales, así que significa que requieren menos mantenimiento y son menos probables analizar. Esto les hace una opción más confiable y más rentable a largo plazo.

3. Respetuoso del medio ambiente: PMGs es una fuente de energía limpia y renovable que no produce ningunas emisiones o agente contaminador. Son una opción excelente para los usos fuera de la red o para las ubicaciones remotas que accionan donde no están disponibles las fuentes de energía tradicionales.

4. Flexibilidad: PMGs se puede utilizar para una amplia gama de usos, del uso residencial a escala reducida a los usos industriales y comerciales en grande. Pueden ser utilizados para accionar hogares, negocios, granjas, e incluso a comunidades enteras.

5. Rentable: PMGs es generalmente más rentable que los generadores tradicionales, especialmente en el largo plazo. Aunque puedan tener franco haber costado más alto, su mantenimiento y costes del combustible más bajos les hacen una opción más asequible a largo plazo.

Total, PMGs es una tecnología importante para el futuro de la energía renovable. A medida que el mundo continúa desplazando hacia limpiador, fuentes de energía más sostenibles, PMGs desempeñarán un papel cada vez más importante en cubrir nuestras necesidades energéticas.
