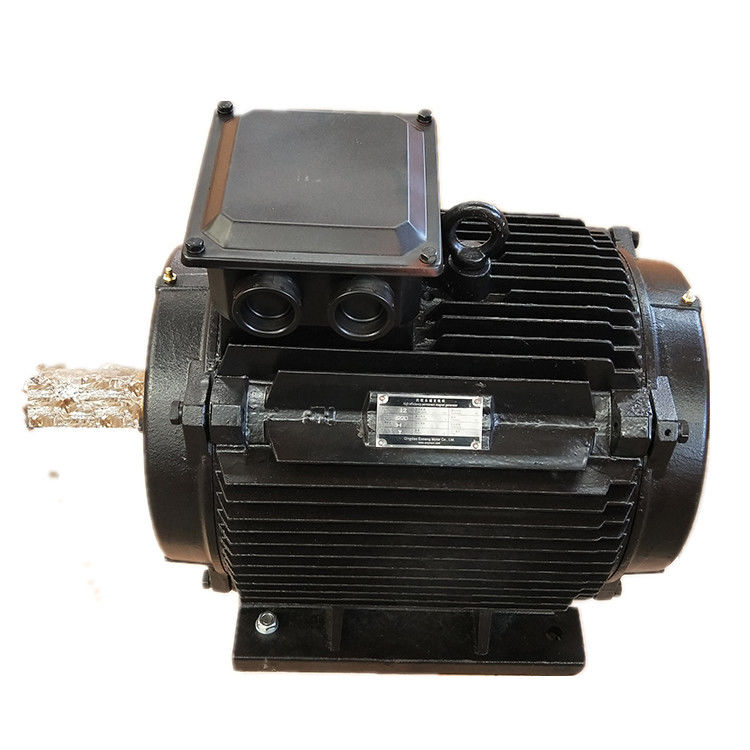

alternador 400V 50Hz del imán permanente de 250kw 125rpm para la producción eléctrica

alternador del imán permanente de la producción eléctrica de 250kw 125rpm 400V 50Hz

Dibujo del producto

Parámetro técnico

Imágenes detalladas

¿Cuál es el generador de imán permanente?

El generador de imán permanente es un dispositivo que convierte energía mecánica a la energía eléctrica. En este dispositivo, las bobinas del rotor se han substituido por los imanes permanentes. Los generadores de imán permanente se utilizan sobre todo en usos industriales como las turbinas y los motores para producir energía eléctrica comercial, el alternador del imán permanente es una fuente de energía alterna y tiene ventajas múltiples que le hagan un gran dispositivo para una variedad de usos residenciales, comerciales, e industriales.

La estructura

El generador de imán permanente se compone principalmente de un rotor, de una cubierta de extremo, y de un estator. La estructura del estator es muy similar a la de un alternador ordinario. La diferencia más grande entre la estructura del rotor y el alternador es que hay de alta calidad según la posición del imán permanente respecto al rotor, el generador de imán permanente se divide generalmente en una estructura superficial del rotor y una estructura incorporada del rotor.

Principio de funcionamiento

El generador de imán permanente utiliza el principio de inducción electromágnetica en ése que el alambre corta la línea del campo magnético para inducir un potencial eléctrico y convierte la energía mecánica del motor en salida de la energía eléctrica. Consiste en dos porciones, el estator, y el rotor. El estator es la armadura que genera la electricidad y el rotor es el polo magnético. El estator se compone de una base de hierro de la armadura, de una bobina, de una base de la máquina, y de una cubierta de extremo trifásicas uniformemente descargadas.

El rotor es generalmente un tipo ocultado del polo, que se compone de la bobina de la excitación, de la base de hierro y del eje, anillo de guardia, anillo de centro, y así sucesivamente.

La bobina de la excitación del rotor se alimenta con DC actual para generar un campo magnético cerca de la distribución sinusoidal (llamó el rotor campo magnético), y su flujo eficaz de la excitación se entrecruza con el bobinado del inducido inmóvil. Cuando el rotor gira, el campo magnético del rotor gira así como él. Cada vez que se hace una revolución, las líneas magnéticas de corte de fuerza cada enrrollamiento de la fase del estator en orden, y un potencial trifásico de la CA se induce en la bobina trifásica del estator.

Cuando el generador del P.M. está corriendo con una carga simétrica, la corriente trifásica de la armadura sintetiza para generar un campo magnético de rotación con velocidad síncrona. Los campos del estator y del rotor obran recíprocamente para generar el esfuerzo de torsión de frenado. La entrada mecánica del esfuerzo de torsión de la turbina supera el esfuerzo de torsión y los trabajos de frenado.

Características

①El generador tiene muchos polos, que mejoran la frecuencia y la eficacia, ahorrando el coste de rectificadores y de inversores.

②Se utiliza el análisis de elemento finito al diseñar el generador, estructura compacta. El esfuerzo de torsión de lanzamiento bajo, soluciona el problema del pequeño inicio del viento, mejorando la utilización de la energía eólica.

③Deje hacia fuera el increaser del engranaje, mejore la confiabilidad y la eficacia del generador, y baje la cantidad de mantenimiento.

④Aislamiento de la clase de H, impregnación de la presión del vacío.

⑤Tenga muchas estructuras tales como eje vertical, eje horizontal, rotor interno, rotor externo, y tipo de la placa.

⑥Los rotores fuertes, el generador podían alcanzar velocidad.

⑦Densidad de energía tamaño pequeño, ligera, alta, conveniente para las situaciones especiales.

⑧Funcione con la eficacia en la gama de velocidad entera, eficacia alta.

⑨Utilice la confiabilidad aceite-contenida de alta velocidad importada de los transportes, sin necesidad de mantenimiento, y alta.

2. Los generadores variables de la velocidad proporcionan una solución para la industria hidráulica.

La eficacia creciente de la tecnología variable de la velocidad podía hacer muchos más pequeños sitios hidráulicos económicamente posibles convertirse.



El generador de viento utiliza los imanes permanentes de NdFeB, eliminando la necesidad de cepillos y de anillos colectores, reduciendo mantenimiento y mejorando confiabilidad; la velocidad clasificada del generador es baja, y es juntada y conducida directamente por la rueda de viento, que simplifica la estructura del generador. El peso del dispositivo se reduce, y se reduce el coste; La eficacia del generador es más alta, el esfuerzo de torsión de la resistencia que comienza es pequeño, y es fácil comenzar a velocidades del viento más bajas, que mejora el funcionamiento de poca velocidad de la producción de energía del generador de viento y mejora la utilización de la energía eólica.
